Номер детали: АК
Описание: ТРОЙНИК AQ МЕТРИЧЕСКИЙ С КОНУСОМ 74°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: ТРЭИ

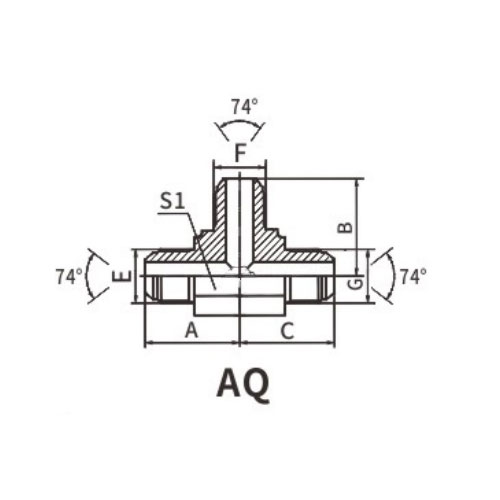

| НОМЕР ЧАСТИ | НИТЬ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР, | РАЗМЕРЫ | ||||||
| E | G | Д1, Д2, Д3 | A | B | C | С1 | С2, С3, С4 | ||
| АК-14 | М14Х1,5 | М14Х1,5 | М14Х1,5 | 8 | 27 | 27 | 27 | 14 | 17 |
| АК-16 | М16Х1,5 | М16Х1,5 | М16Х1,5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| АК-18 | М18Х1,5 | М18Х1,5 | М18Х1,5 | 12 | 34 | 34 | 34 | 19 | 22 |
| АК-22 | М22Х1,5 | М22Х1,5 | М22Х1,5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| АК-27 | М27Х1,5 | М27Х1,5 | М27Х1,5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| АК-33 | М33Х2 | М33Х2 | М33Х2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
Тройник с конусом AQ, метрическая резьба 74°, английский Введение
Тройник с конусом 74° с наружной резьбой AQ представляет собой прецизионный компонент жидкостной системы, разработанный для обеспечения оптимальной производительности и надежности в различных промышленных применениях. Этот уникальный тройник имеет метрическую наружную резьбу на одном конце и конусное уплотнение под углом 74° на другом, что обеспечивает надежное и герметичное соединение для перекачки жидкости.
Метрическая наружная резьба идеально сочетается с соответствующей внутренней резьбой, обеспечивая плотную и надежную посадку. Эта система нарезания резьбы широко используется в системах трубопроводов с метрической системой измерений, что обеспечивает плавную интеграцию в смешанные системы.
Конусное уплотнение под углом 74° на другом конце тройника обеспечивает прочное и герметичное соединение. Коническая конструкция конуса обеспечивает герметичное уплотнение при соединении с совместимым портом с внутренней конусом, обеспечивая надежное соединение, способное выдерживать высокое давление и температуру.
Т-образная конфигурация этого соединителя позволяет удобно распределять жидкости в трех направлениях. Эта функция особенно полезна в системах, где требуется, чтобы жидкость направлялась в несколько пунктов назначения, например, в ответвления или коллекторы.
Тройник с конусом AQ Metric Male 74°, изготовленный из высококачественных материалов, устойчив к коррозии и долговечен, обеспечивая долговременную надежность и производительность. Он подходит для использования в широком спектре промышленных жидкостных систем, включая гидравлику, пневматику и другие приложения для транспортировки жидкостей и газов.
Подводя итог, можно сказать, что тройник с конусом AQ Metric Male 74° представляет собой прочный и надежный компонент жидкостной системы, предназначенный для обеспечения оптимальных характеристик в промышленном применении. Его прецизионные системы резьбы и уплотнения, а также тройная конфигурация делают его надежным решением для безопасной и эффективной перекачки жидкости в различных системах трубопроводов.
