DIN 2353 Tube Fitings используются в широком разнообразии силовых применений жидкости, особенно на заводе, нефти и газе и строительном оборудовании. Метрические размеры от 4 до 42 мм из углеродистой стали или нержавеющей стали наиболее распространены. DIN (Deutsches Instintut Für Normung, переведенный как Германский институт стандартизации) Metric и BSPP (британская стандартная параллельная труба) являются наиболее распространенными стилями ниток в Европе. Подшивки труб типа DIN соответствуют требованиям стандартов ISO 8434-1, DIN 2353 и DIN EN 3850. Это обеспечивает взаимозаменяемость среди ведущих брендов фитингов.
Метрические фитинги DIN2353 доступны в трех сериях концов-концов Tube Port: Tube-Too-Tube, порт трубки-клетчатки и нитью трубки-мужчины. Они также предлагаются в трех различных сериях давления-LL для дополнительного света и предназначены для применений низкого давления, L для света и используемых приложений среднего давления и для S для тяжелых, используемых приложений высокого давления. Они идентифицируются путем измерения размера резьбы, шага и внешнего диаметра трубки (OD).

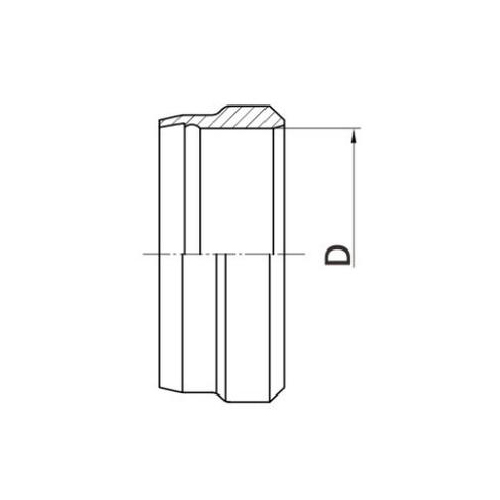

Как и в случае с другими фитингами в стиле сжатия, фитинги DIN 2353 состоят из корпуса, режущего кольца (Ferrule) и гайки. DIN Connections используются в:
● Трубные фитинги
● Чередующиеся клапаны
● Банджо и поворотные муфты
● Проверьте и не возвращаются клапаны
Широкие разнообразии различных конфигураций и резьбовых соединений позволяют DIN 2353 фитингам для выполнения многих проблем с соединением. Эти бесцветные метрические фитинги являются наиболее широко используемыми фитингами типа укуса в мире. Как и в случае с другими фитингами в стиле сжатия, фитинги DIN состоят из корпуса, режущего кольца (Ferrule) и гайки. Для обеспечения уплотнения нет уплотнительных колец или других эластомерных компонентов. Вместо этого два режущих края кольца (оборота) укусают во внешнюю поверхность трубки, обеспечивая необходимую мощность удержания и уплотнение для высоких рабочих давлений и экстремальной вибрации.
Королева-герметизирующие поверхности в метрических фитингах DIN и фитингах уплотнения уплотнительного кольца снижают риск чрезмерного затяжения и обеспечивают большую надежность из-за эластомерного уплотнения на поверхности сопряжения.
Поскольку дизайн оборудования продолжается, требуя более высоких рейтингов давления, OEM -производители чаще выбирают фитинги DIN. Хотя подгонки JIC и NPT обычно используются во многих приложениях, во многих случаях они не оценены по требованиям к более высоким давлению современного оборудования, особенно когда происходит высокая вибрация. Вместо этого все больше и больше приложений требуют специально оцененных метрических соединений DIN
Как мужские, так и женские версии метрического DIN 2353 24-градусные конусы имеют прямые метрические нити. Пробирку OD сопряжена с 24-градусным сиденьем, утопленным противоречием мужской фитинга. Компонентом спаривания женского пола может быть метрическая декоративная подгонка для женской трубки DIN 2353, метрическая трубка с режущим кольцом и гайкой или 24-градусный конус с уплотнительным кольцом, сварным или сварным на метрическим трубам. Угол сиденья должен быть измерен с центральной линии фитинга с помощью 12-градусного датчика. Запечатывание двух компонентов находится между 24-градусным сиденьем в мужском конце и соответствующим женским концом.
