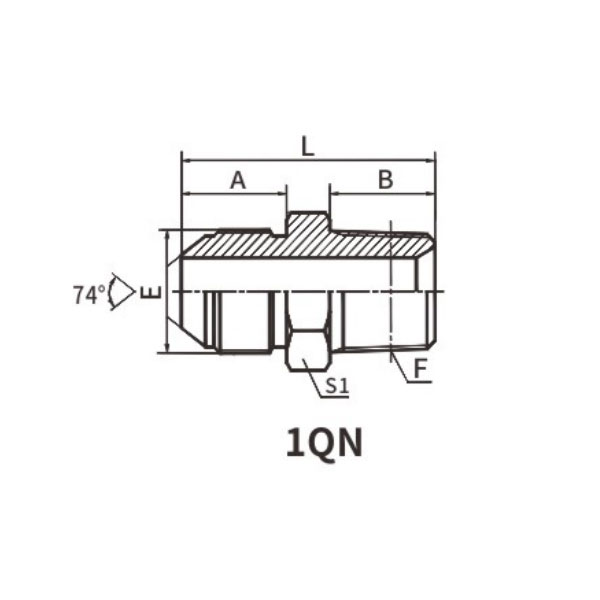

Номер детали: 1QN
Описание: 1QN МЕТРИЧЕСКАЯ НАРУЖНАЯ 74° КОНУС/NPT НАРУЖНАЯ
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

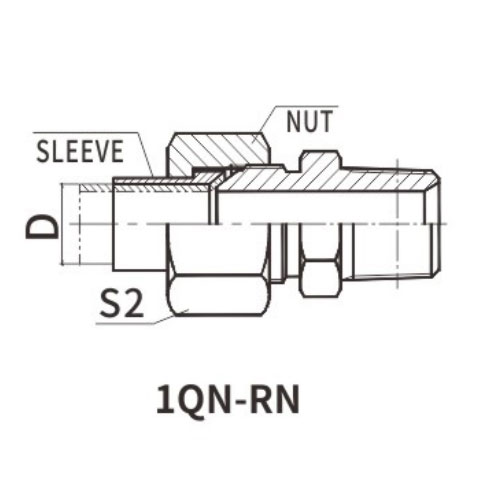

| НОМЕР ЧАСТИ. | НИТЬ | ТУБЕО.Д. | РАЗМЕРЫ | |||||
| E | F | D | A | B | L | С1 | С2 | |
| 1QN-12-02 | М12Х1,5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | М12Х1,5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | М14Х1,5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10Н-14-04 | М14Х1,5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | М16Х1,5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | М18Х1,5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | М18Х1,5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | М18Х1,5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | М22Х1,5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | М22Х1,5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | М27Х1,5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | М27Х1,5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | М27Х1,5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10Н-27-16 | М27Х1,5 | Z1"X11,5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | М30Х1,5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | М33Х2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | М36Х2 | Z1"X11,5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | М39Х2 | Z1"X11,5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | М45Х2 | Z1"X11,5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | М45Х2 | Z1,1/4"X11,5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | М45Х2 | Z1,1/2"X11,5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | М52Х2 | Z1,1/4"X11,5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Метрическая наружная резьба, конус 74°/NPT, наружная резьба Русский Введение
Соединитель 1QN с метрической наружной резьбой, конусом 74° и наружной резьбой NPT — это прецизионный компонент, предназначенный для обеспечения безопасного и надежного соединения между метрической и национальной трубной резьбой (NPT). Это уникальное уплотнение обеспечивает надежность и отсутствие утечек, что делает его идеальным выбором для различных промышленных жидкостных систем.
Метрическая вилка разъема 1QN имеет конусную форму под углом 74°, которая идеально сочетается с соответствующей наружной резьбой NPT. Эта коническая конфигурация создает прочное и надежное уплотнение, обеспечивая плотное соединение без утечек.
Наружная резьба NPT — это стандартная система резьбы, широко используемая в США для соединений трубопроводов и трубок. Его совместимость с метрическим охватываемым концом с конусом 74° обеспечивает плавную интеграцию в смешанные системы, где используются как метрические, так и NPT компоненты.
Изготовленный из высококачественных материалов разъем 1QN с метрической наружной резьбой, конусом 74°/штекерной резьбой NPT, разработан для того, чтобы выдерживать суровые условия эксплуатации в условиях высокого давления и высоких температур. Он устойчив к коррозии и долговечен, обеспечивая долгосрочную надежность и производительность.
Точная разработка этого разъема обеспечивает плавную и надежную посадку, сводя к минимуму риск утечек и повышая эффективность системы. Его универсальность позволяет использовать его в широком спектре промышленных применений, включая гидравлику, пневматику и другие жидкостные системы.
Подводя итог, можно сказать, что разъем 1QN с метрической наружной резьбой, конусом 74° и наружной резьбой NPT, представляет собой прочный и надежный уплотнительный компонент, предназначенный для применения в смешанных системах. Его прецизионная коническая конструкция, совместимость с системами метрической и NPT резьбы, а также высококачественные материалы делают его надежным решением для надежных и герметичных соединений в различных промышленных жидкостных системах.
