Номер детали: 2C
Описание: 2C МЕТРИЧЕСКАЯ НАРУЖНАЯ 24°/МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ 24° L .T.
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

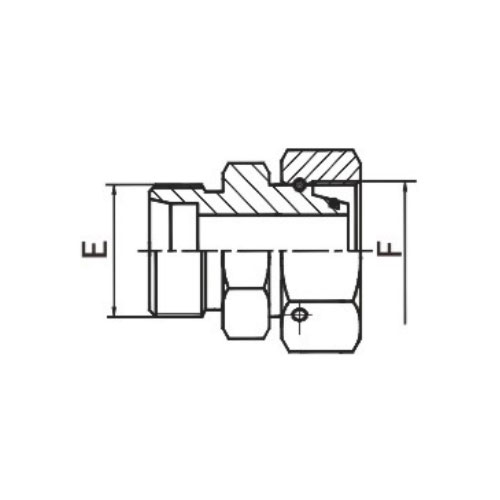

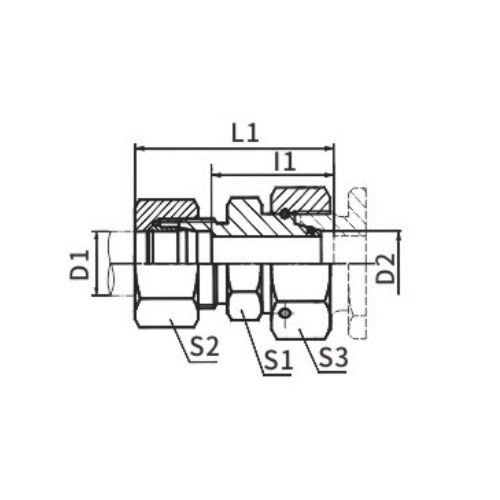

| НОМЕР ЧАСТИ | НИТЬ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | РАЗМЕРЫ | ||||||
| E | F | Д1 | Д2 | л1 | Л1 | С1 | С2 | S3 | |
| 2С-12-14 | М12Х1,5 | М14Х1,5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2С-12-16 | М12Х1,5 | М16Х1,5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2С-14-16 | М14Х1,5 | М16Х1,5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2С-16-18 | М16Х1,5 | М18Х1,5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2С-14-22 | М14Х1,5 | М22Х1,5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2С-16-22 | М16Х1,5 | М22Х1,5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2С-18-22 | М18Х1,5 | М22Х1,5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2С-16-26 | М16Х1,5 | М26Х1,5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2С-18-26 | М18Х1,5 | М26Х1,5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2С-22-26 | М22Х1,5 | М26Х1,5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2С-18-30 | М18Х1,5 | М30Х2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2С-22-30 | М22Х1,5 | М30Х2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2С-26-30 | М26Х1,5 | М30Х2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2С-22-36 | М22Х1,5 | М36Х2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2С-26-36 | М26Х1,5 | М36Х2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2С-30-36 | М30Х2 | М36Х2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2С-26-45 | М26Х1,5 | М45Х2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2С-30-45 | М30Х2 | М45Х2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2С-36-45 | М36Х2 | М45Х2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2С-26-52 | М26Х1,5 | М52Х2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2С-30-52 | М30Х2 | М52Х2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2С-36-52 | М36Х2 | М52Х2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2С-45-52 | М45Х2 | М52Х2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C Метрическая наружная резьба 24°/метрическая внутренняя резьба 24° L.T. Английское введение
Метрическая резьба 2C, наружная резьба 24°/внутренняя метрическая система, 24° L.T. (Левая резьба) — это прецизионный соединитель, предназначенный для обеспечения надежного и герметичного соединения между двумя системами метрической резьбы. Этот компонент представляет собой надежное решение для жидкостных систем, обеспечивающее надежную работу в широком спектре промышленных применений.
Метрическая вилка разъема 2C имеет конус 24°, который идеально сочетается с соответствующим метрическим гнездовым концом, также имеющим конус 24°. Эта коническая конструкция создает прочное и надежное уплотнение, предотвращая утечки и обеспечивая оптимальную производительность.
Конфигурация охватывающего конца с левой резьбой (L.T.) добавляет дополнительный уровень безопасности и стабильности соединения. Левая резьба встречается реже, что затрудняет несанкционированный доступ и разборку, что повышает общую безопасность системы.
Изготовленные из высококачественных материалов, модели 2C с наружной резьбой 24° и внутренней резьбой 24° L.T. Разъем разработан таким образом, чтобы выдерживать суровые условия эксплуатации в условиях высокого давления и высокой температуры. Он устойчив к коррозии и долговечен, обеспечивая долгосрочную надежность и производительность.
Точная разработка этого разъема обеспечивает плавную и надежную посадку, сводя к минимуму риск утечек и повышая эффективность системы. Его универсальность позволяет использовать его в различных жидкостных системах, включая гидравлику, пневматику и другие промышленные применения.
Таким образом, 2C метрическая мужская 24°/метрическая женская 24° L.T. Соединитель представляет собой прочный и надежный уплотнительный компонент, предназначенный для систем с метрической резьбой. Его прецизионная коническая конструкция, конфигурация левой резьбы и высококачественные материалы делают его надежным решением для надежных и герметичных соединений в различных промышленных жидкостных системах.
