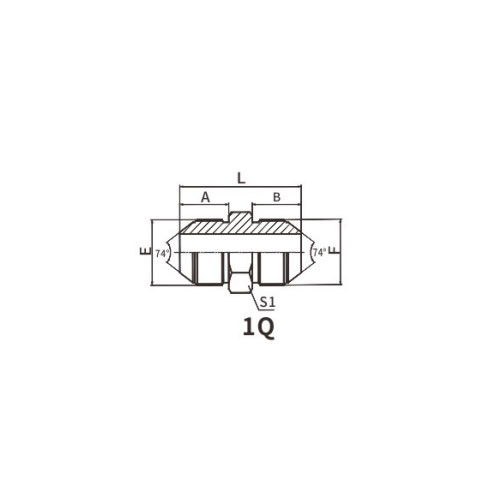

Номер детали: 1Q
Описание: СЕДЛО С КОНУСОМ 1Q, МЕТРИЧЕСКАЯ НАРУЖНАЯ 74°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая
| НОМЕР ЧАСТИ | НИТЬ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | РАЗМЕРЫ | |||||
| E | F | Д1, Д2 | A | B | L | С1 | С2, С3 | |
| 1К-10 | М10Х1 | М10Х1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1К-12 | М12Х1,5 | М12Х1,5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1К-14 | М14Х1,5 | М14Х1,5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1К-16 | М16Х1,5 | М16Х1,5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1К-18 | М18Х1,5 | М18Х1,5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1К-24 | М24Х1,5 | М24Х1,5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1К-27 | М27Х1,5 | М27Х1,5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1К-30 | М30Х1,5 | М30Х1,5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | М30Х2 | М30Х2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1К-33 | М33Х2 | М33Х2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1К-36 | М36Х2 | М36Х2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1К-39 | М39Х2 | М39Х2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1К-42 | М42Х2 | М42Х2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1К-45 | М45Х2 | М45Х2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
1Q, метрическое конусное седло с наружной резьбой 74°, английский Введение
Конусное седло 1Q с наружной резьбой 74° представляет собой прецизионный компонент, предназначенный для обеспечения надежного и герметичного уплотнения в жидкостных системах с метрической системой измерения. Это уникальное седло специально разработано для использования с фитингами с наружной резьбой, имеющими конусное уплотнение под углом 74°, обеспечивающее прочное и надежное соединение.
Метрическая наружная резьба конусного седла 1Q тщательно обработана и идеально сочетается с соответствующей внутренней резьбой, обеспечивая плотную и надежную посадку. Эта система резьбы не только обеспечивает прочное соединение, но также упрощает установку и демонтаж, что упрощает обслуживание и ремонт.
Конусное уплотнение под углом 74° является сердцем этого компонента и обеспечивает герметичное соединение, способное выдерживать высокое давление и температуру. Коническая конструкция конуса обеспечивает плотное и надежное уплотнение при соединении с совместимым фитингом конуса с наружной резьбой, предотвращая утечки и обеспечивая оптимальную эффективность передачи жидкости.
Изготовленное из высококачественных материалов седло с конусом с наружной резьбой 74° 1Q устойчиво к коррозии и долговечно, что делает его пригодным для использования в широком диапазоне промышленных условий. Его можно легко интегрировать в существующие метрические жидкостные системы, обеспечивая безопасное и надежное уплотнение, повышающее общую производительность системы.
Подводя итог, можно сказать, что седло с конусом 74° с наружной резьбой 1Q представляет собой прецизионный уплотнительный компонент, разработанный для обеспечения оптимальных характеристик в жидкостных системах с метрической метрикой. Его надежная система резьбы и прочное конусное уплотнение делают его надежным решением для обеспечения беспрепятственной перекачки жидкости в различных промышленных применениях.
