Номер детали: 2D9
Описание: 2D 90° МЕТРИЧЕСКИЙ НАРУЖНЫЙ 24° В.Т.
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: 90°

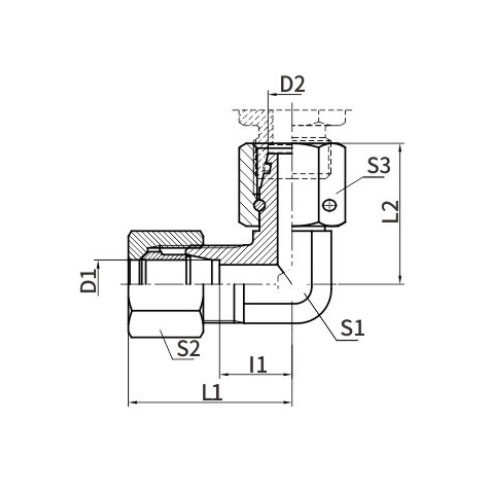

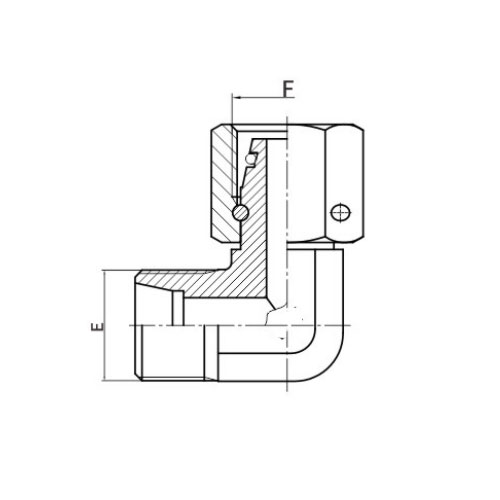

| НОМЕР ЧАСТИ. | НИТЬ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | РАЗМЕРЫ | |||||||
| E | F | Д1 | Д2 | 11 | Л1 | Л2 | С1 | С2 | S3 | |
| 2С9-12 | М12Х1,5 | М12Х1,5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2С9-14 | М14Х1,5 | М14Х1,5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2С9-16 | М16Х1,5 | М16Х1,5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2С9-18 | М18Х1,5 | М18Х1,5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2С9-22 | М22Х1,5 | М22Х1,5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2С9-26 | М26Х1,5 | М26Х1,5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2С9-30 | М30Х2 | М30Х2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2С9-36 | М36Х2 | М36Х2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2С9-45 | ММ45Х2 | М45Х2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2С9-52 | М52Х2 | М52Х2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2Д9-14 | М14Х1,5 | М14Х1,5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2Д9-16 | М16Х1,5 | М16Х1,5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2Д9-18 | М18Х1,5 | М18Х1,5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2Д9-20 | М20Х1,5 | М20Х1,5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2Д9-22 | М22Х1,5 | М22Х1,5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2Д9-24 | М24Х1,5 | М24Х1,5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2Д9-30 | М30Х2 | М30Х2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2Д9-36 | М36Х2 | М36Х2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2Д9-42 | М42Х2 | М42Х2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2Д9-52 | М52Х2 | М52Х2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9 Метрическая наружная резьба 24° В.Т. Английское введение
Метрический штекер 2D9, 24° H.T. (High-Torque) — это прецизионный компонент, предназначенный для обеспечения безопасного и надежного соединения в системах с метрической резьбой. Это уникальное уплотнение оптимизировано для работы с высокими крутящими моментами и обеспечивает надежную работу без утечек.
Метрическая охватываемая часть 2D9 имеет конус 24°, который тщательно обработан и обеспечивает исключительную посадку и уплотнение. Такая коническая конструкция не только обеспечивает плотное соединение, но также позволяет легко устанавливать и демонтировать его, что делает его удобным выбором для работ по техническому обслуживанию и ремонту.
Способность этого компонента выдерживать высокий крутящий момент достигается за счет его прочной конструкции и высококачественных материалов. Он создан для того, чтобы выдерживать суровые условия эксплуатации при высоком давлении и высоких температурах, что делает его пригодным для широкого спектра промышленных жидкостных систем.
Метрический штекер 2D9, 24° H.T. Кроме того, он устойчив к коррозии и долговечен, обеспечивая долгосрочную работу даже в суровых условиях окружающей среды. Эта долговечность в сочетании с надежными герметизирующими свойствами делает его идеальным выбором для критически важных соединений, где надежность имеет первостепенное значение.
Таким образом, 2D9 Metric Male 24° H.T. надежный и высокоэффективный уплотнительный компонент, предназначенный для систем с метрической резьбой. Его прецизионная конусность, способность выдерживать высокий крутящий момент и прочная конструкция делают его надежным решением для надежных и герметичных соединений в различных промышленных применениях.
