Номер детали: 4C/4D
Описание: DIN МЕТРИЧЕСКАЯ НАРУЖНАЯ 24°L .T. ПУЛГ
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

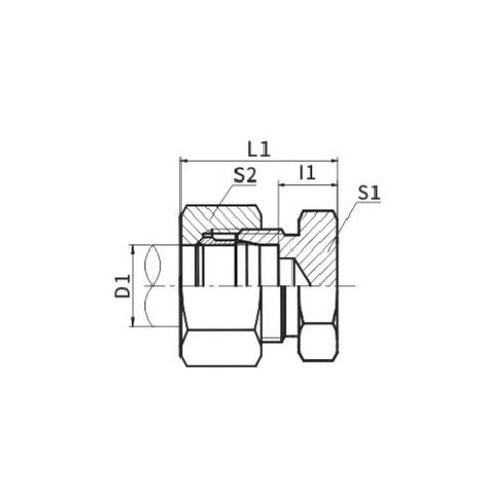

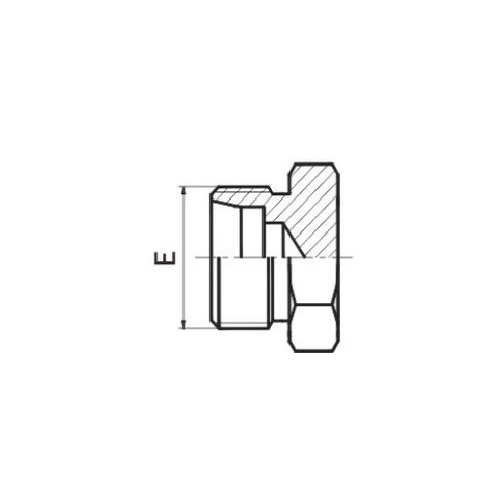

| НОМЕР ЧАСТИ. | НИТЬ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | РАЗМЕРЫ | ||||
| E | Д1 | 11 | Л1 | С1 | С2 | ||
| 4С-12 | М12Х1,5 | 6 | 7 | 22 | 12 | 14 | |
| 4С-14 | М14Х1,5 | 8 | 8 | 23 | 14 | 17 | |
| 4С-16 | М16Х1,5 | 10 | 9 | 24 | 17 | 19 | |
| 4С-18 | М18Х1,5 | 12 | 10 | 25 | 19 | 22 | |
| 4С-22 | М22Х1,5 | 15 | 11 | 26 | 24 | 27 | |
| 4С-26 | М26Х1,5 | 18 | 11.5 | 28 | 27 | 32 | |
| 4С-30 | М30Х2 | 22 | 13.5 | 30 | 32 | 36 | |
| 4С-36 | М36Х2 | 28 | 14.5 | 31 | 41 | 41 | |
| 4С-45 | М45Х2 | 35 | 14.5 | 36 | 46 | 50 | |
| 4С-52 | М52Х2 | 42 | 16 | 39 | 55 | 60 | |
| 4Д-14 | М14Х1,5 | 6 | 11 | 26 | 14 | 17 | |
| 4Д-16 | М16Х1,5 | 8 | 13 | 28 | 17 | 19 | |
| 4Д-18 | М18Х1,5 | 10 | 12.5 | 29 | 19 | 22 | |
| 4Д-20 | М20Х1,5 | 12 | 14.5 | 31 | 22 | 24 | |
| 4Д-22 | М22Х1,5 | 14 | 16 | 34 | 24 | 27 | |
| 4Д-24 | М24Х1,5 | 16 | 15.5 | 34 | 27 | 30 | |
| 4Д-30 | М30Х2 | 20 | 17.5 | 39 | 32 | 36 | |
| 4Д-36 | М36Х2 | 25 | 20 | 44 | 38 | 46 | |
| 4Д-42 | М42Х2 | 30 | 20.5 | 47 | 46 | 50 | |
| 4Д-52 | М52Х2 | 38 | 23 | 54 | 55 | 60 | |
Метрическая вилка DIN 24°, легкая серия (L.T.) Введение
Заглушка легкой серии (LT) с метрической наружной резьбой DIN 24° представляет собой гидравлический фитинг, предназначенный для использования в системах с гидравлическим приводом низкого давления. Он оснащен соединением с наружной резьбой и конусным седлом под углом 24 градуса в соответствии со стандартами DIN (Немецкий институт нормирования). Обозначение легкой серии указывает на то, что данный фитинг пригоден для использования в системах с более низкими требованиями к давлению.
Конструкция вилки позволяет легко и надежно подключить ее к соответствующей розетке, обеспечивая герметичность. Метрическая наружная резьба обеспечивает совместимость с широким спектром гидравлического оборудования и шлангов, соответствующих спецификациям DIN.
Изготовленный из прочных материалов, таких как сталь или латунь, метрический штуцер DIN 24° L.T. Пробка обладает превосходной коррозионной стойкостью и долговечностью, что делает ее подходящей для использования в различных промышленных и коммерческих целях.
Независимо от того, работаете ли вы с гидравлическими системами в автомобильной, строительной или любой другой отрасли, метрическая резьба DIN 24° L.T. Plug обеспечивает надежное и стандартизированное решение для подключения и отключения гидравлических линий. Простота использования и надежность делают его популярным выбором среди профессионалов.
