Номер детали: 2C/-RN
Описание: ПЕРЕХОДНИК ПЕРЕХОДНИКА ТРУБКИ DIN С ПОВОРОТНОЙ ГАЙКОЙ
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

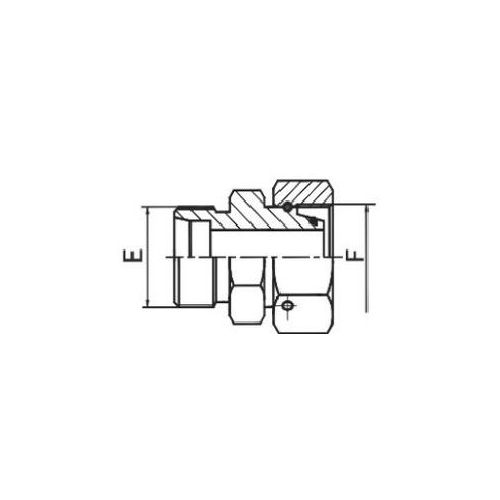

| НОМЕР ЧАСТИ | НИТЬ |
ТРУБКА НАРУЖНЫЙ ДИАМЕТР |
РАЗМЕРЫ |
МПА |
||||||

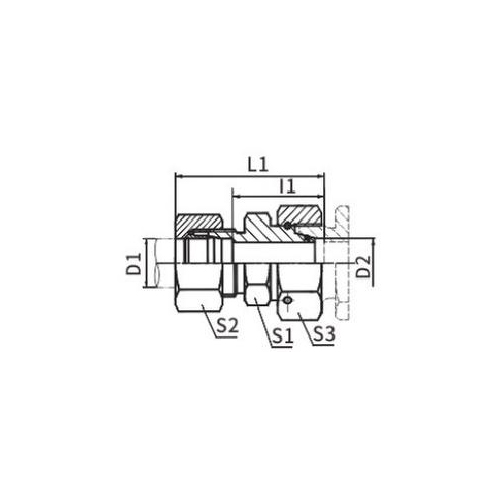

| E | F | Д1 | Д2 | л1 | Л1 | С1 | С2 | S3 |
31.5 L |
|
| 2С-12-14 | М12Х1,5 | М14Х1,5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 | |
| 2С-12-16 | М12Х1,5 | М16Х1,5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 | |
| 2С-14-16 | М14Х1,5 | М16Х1,5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 | |
| 2С-16-18 | М16Х1,5 | М18Х1,5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 | |
| 2С-14-22 | М14Х1,5 | М22Х1,5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 | |
| 2С-16-22 | М16Х1,5 | М22Х1,5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 | |
| 2С-18-22 | М18Х1,5 | М22Х1,5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 | |
| 2С-16-26 | М16Х1,5 | М26Х1,5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 | |
| 2С-18-26 | М18Х1,5 | М26Х1,5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 | |
| 2С-22-26 | М22Х1,5 | М26Х1,5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 | |
| 2С-18-30 | М18Х1,5 | М30Х2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
16 L |
| 2С-22-30 | М22Х1,5 | М30Х2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 | |
| 2С-26-30 | М26Х1,5 | М30Х2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 | |
| 2С-22-36 | М22Х1,5 | М36Х2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 | |
| 2С-26-36 | М26Х1,5 | М36Х2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 | |
| 2С-30-36 | М30Х2 | М36Х2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 | |
| 2С-26-45 | М26Х1,5 | М45Х2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 | |
| 2С-30-45 | М30Х2 | М45Х2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 | |
| 2С-36-45 | М36Х2 | М45Х2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 | |
| 2С-26-52 | М26Х1,5 | М52Х2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 | |
| 2С-30-52 | М30Х2 | М52Х2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 | |
| 2С-36-52 | М36Х2 | М52Х2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 | |
| 2С-45-52 | М45Х2 | М52Х2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 | |
Переходник переходной трубки DIN с накидной гайкой Введение
Переходник трубки-переходника DIN с накидной гайкой представляет собой гидравлический фитинг, специально разработанный для соединения трубок различного диаметра в гидравлических системах. Этот адаптер соответствует стандартам DIN (Немецкий институт нормирования), что обеспечивает его совместимость и производительность в различных промышленных приложениях.
Одной из ключевых особенностей этого адаптера является накидная гайка, которая значительно упрощает установку и регулировку. Поворотная гайка обеспечивает гибкое выравнивание во время процесса соединения, что облегчает работу в ограниченном пространстве или под неудобными углами.
Изготовленный из высококачественных материалов переходник переходной трубы DIN с накидной гайкой обеспечивает исключительную долговечность и устойчивость к коррозии, обеспечивая длительный срок службы даже в сложных промышленных условиях. Он предназначен для обеспечения надежного, герметичного соединения под высоким давлением, что жизненно важно для безопасной и эффективной работы гидроэнергетических систем.
Этот адаптер находит широкое применение в гидравлических системах во многих отраслях промышленности, включая автомобилестроение, строительство и производство. Независимо от того, работаете ли вы над сложной промышленной гидравлической установкой или над более простым сантехническим проектом, адаптер переходной трубки DIN с поворотной гайкой представляет собой надежное, универсальное и простое в использовании решение для соединения трубок разных размеров.
