Номер детали: переменный ток
Описание: DIN МЕТРИЧЕСКАЯ НАРУЖНАЯ 24°L .T. ТРОЙНИК
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: ТРЭИ

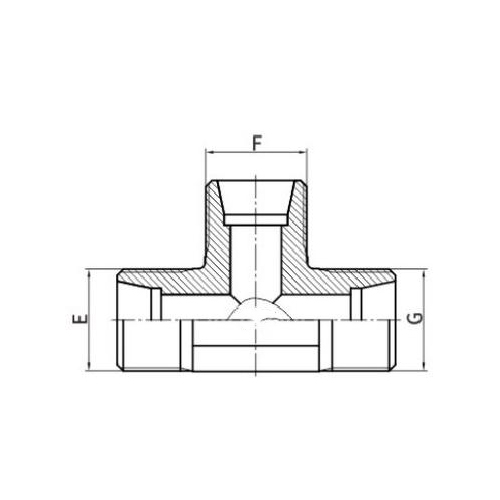

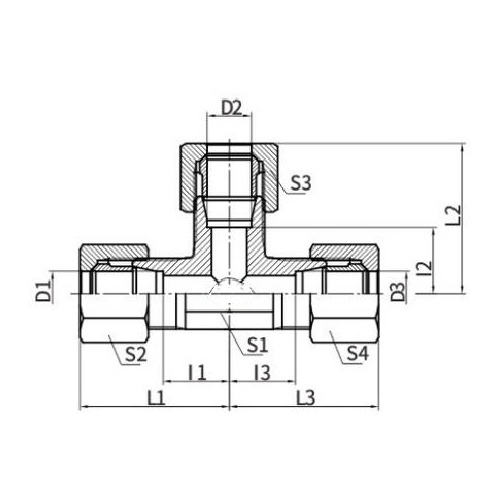

| НОМЕР ЧАСТИ. | НИТЬ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | РАЗМЕРЫ | МПа | |||
| Э,Ф,Г | Д1, Д2, Д3 | Л1, Л2, Л3 | Л1, Л2, Л3 | С1 | С2, С3, С4 | ||
| AC-08LL | М8Х1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| АС-10ЛЛ | М10Х1 | 6 | 9.5 | 21 | 9 | 12 | |
| АС-12ЛЛ | М12Х1 | 8 | 11.5 | 23 | 12 | 14 | |
| АС-12 | М12Х1,5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| АС-14 | М14Х1,5 | 8 | 14 | 29 | 12 | 17 | |
| АС-16 | М16Х1,5 | 10 | 15 | 30 | 14 | 19 | |
| АС-18 | М18Х1,5 | 12 | 17 | 32 | 17 | 22 | |
| АС-22 | М22Х1,5 | 15 | 21 | 36 | 19 | 27 | |
| АС-26 | М26Х1,5 | 18 | 23.5 | 40 | 24 | 32 | |
| АС-30 | М30Х2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| АС-36 | М36Х2 | 28 | 30.5 | 47 | 36 | 41 | |
| АС-45 | М45Х2 | 35 | 34.5 | 56 | 41 | 50 | |
| АС-52 | М52Х2 | 42 | 40 | 63 | 50 | 60 | |
| АД-14 | М14Х1,5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| АД-16 | М16Х1,5 | 8 | 17 | 32 | 14 | 19 | |
| АД-18 | М18Х1,5 | 10 | 17.5 | 34 | 17 | 22 | |
| АД-20 | М20Х1,5 | 12 | 21.5 | 38 | 17 | 24 | |
| АД-22 | М22Х1,5 | 14 | 22 | 40 | 19 | 27 | |
| АД-24 | М24Х1,5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| АД-30 | М30Х2 | 20 | 26.5 | 48 | 27 | 36 | |
| АД-36 | М36Х2 | 25 | 30 | 54 | 36 | 46 | |
| АД-42 | М42Х2 | 30 | 35.5 | 62 | 41 | 50 | |
| АД-52 | М52Х2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
Метрическая резьба DIN 24° В.Т. Тройник Введение
Метрическая резьба DIN 24° L.T. Тройник — это специализированный гидравлический фитинг, соответствующий стандартам DIN (Немецкого института нормирования). Этот тройник имеет наружную резьбу и седло под углом 24 градуса, предназначенное для использования в жидкостных системах высокого давления.
Л.Т. Обозначение (легкая резьба) относится к определенному стандарту резьбы, который обычно используется в гидравлических системах. Седло под углом 24° обеспечивает плотную и надежную посадку, предотвращая утечки и сохраняя целостность системы.
Этот тройник позволяет распределять поток жидкости в трех направлениях, что делает его важным компонентом сложных гидравлических систем. Обычно он изготавливается из прочных материалов, которые могут выдерживать высокое давление и противостоять коррозии, обеспечивая длительный срок службы.
Метрическая резьба DIN 24° L.T. Тройник находит применение в различных отраслях промышленности, где используются гидравлические системы, например, в строительстве, горнодобывающей промышленности и производстве. Его универсальность и надежность делают его важной частью любой гидроэнергетической системы, требующей распределения жидкости в нескольких направлениях.
