Номер детали: 2C9/2D9/-RN
Описание: ПЕРЕХОДНИК ТРУБНОГО ПЕРЕХОДНИКА 90° ПО DIN С ПОВОРОТНОЙ ГАЙКОЙ
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: колено 90°

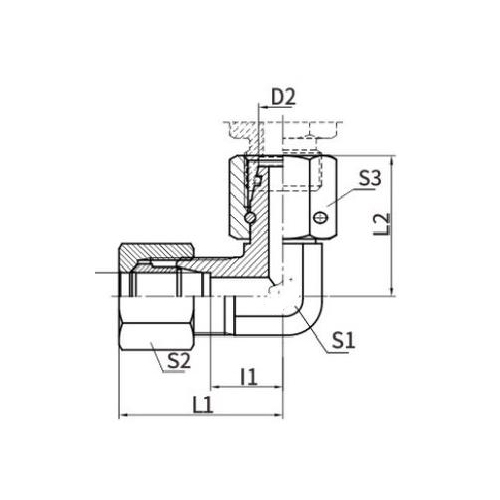

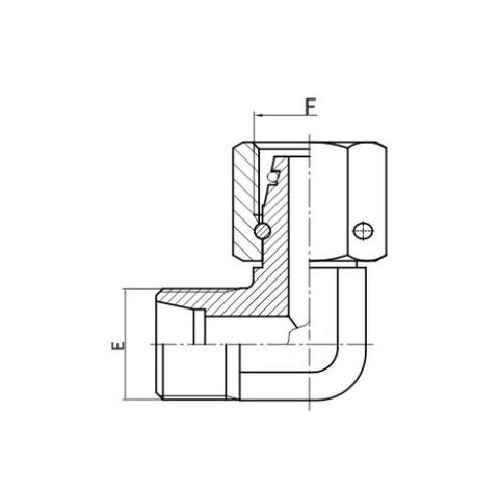

| НОМЕР ЧАСТИ. | НИТЬ |
ТРУБКА НАРУЖНЫЙ ДИАМЕТР |
РАЗМЕРЫ | МПа | |||||||
| E | F | Д1 | Д2 | я1 | Л1 | Л2 | С1 | С2 | S3 | ||
| 2С9-12 | М12Х1,5 | М12Х1,5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2С9-14 | М14Х1,5 | М14Х1,5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2С9-16 | М16Х1,5 | М16Х1,5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2С9-18 | М18Х1,5 | М18Х1,5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2С9-22 | М22Х1,5 | М22Х1,5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2С9-26 | М26Х1,5 | М26Х1,5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2С9-30 | М30Х2 | М30Х2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2С9-36 | М36Х2 | М36Х2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2С9-45 | ММ45Х2 | М45Х2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2С9-52 | М52Х2 | М52Х2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2Д9-14 | М14Х1,5 | М14Х1,5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2Д9-16 | М16Х1,5 | М16Х1,5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2Д9-18 | М18Х1,5 | М18Х1,5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2Д9-20 | М20Х1,5 | М20Х1,5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2Д9-22 | М22Х1,5 | М22Х1,5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2Д9-24 | М24Х1,5 | М24Х1,5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2Д9-30 | М30Х2 | М30Х2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2Д9-36 | М36Х2 | М36Х2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2Д9-42 | М42Х2 | М42Х2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2Д9-52 | М52Х2 | М52Х2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
Угловой переходник DIN 90° с поворотной гайкой Введение
Переходник для коленчатого переходника DIN 90° с поворотной гайкой представляет собой специализированный гидравлический фитинг, предназначенный для поворотов на 90 градусов в гидравлических системах. Этот адаптер соответствует стандартам DIN (Немецкий институт нормирования), что гарантирует его совместимость и производительность в различных промышленных условиях.
Этот адаптер с накидной гайкой обеспечивает исключительную простоту установки и регулировки, особенно в ограниченном или труднодоступном пространстве. Поворотная функция гайки обеспечивает плавное и точное выравнивание в процессе соединения.
Изготовленный из прочных материалов, переходник с коленчатым переходником под углом 90° отличается превосходной долговечностью и устойчивостью к коррозии, что делает его пригодным для использования в жидкостных системах высокого давления. Переходник обеспечивает надежное, герметичное соединение, необходимое для надежной работы гидравлических систем.
Этот адаптер находит применение в различных гидравлических системах, охватывающих такие отрасли, как автомобилестроение, строительство и тяжелое машиностроение. Будь то подключение сложной промышленной гидравлики или более простые сантехнические задачи, переходник для коленчатой переходной трубки DIN 90° с накидной гайкой представляет собой эффективное и надежное решение для гидравлических соединений, требующих поворота на 90 градусов.
