Номер детали: 1CN/1DN
Описание: DIN МЕТРИЧЕСКАЯ НАРУЖНАЯ 24°L .T./NPT НАРУЖНАЯ 60°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

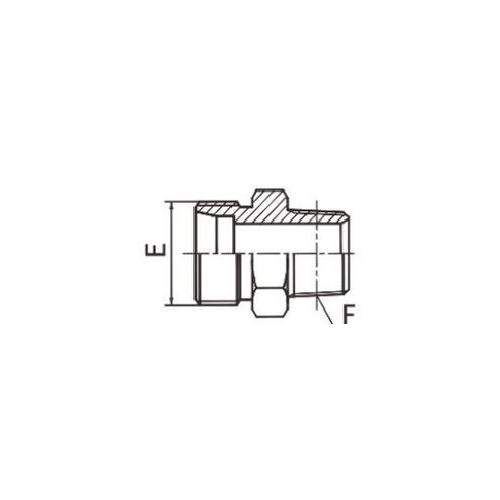

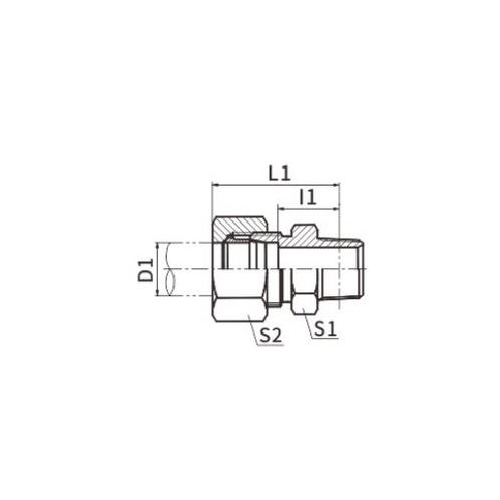

| НОМЕР ЧАСТИ. | НИТЬ | РАЗМЕРЫ | |||||
| E | F | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | 11 | Л1 | С1 | С2 | |
| 1CN-08-O2LL | М8Х1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1ЦН-10-02ЛЛ | М10Х1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1ЦН-12-02ЛЛ | М12Х1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1ЦН-12-02 | М12Х1,5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1ЦН-12-04 | М12Х1,5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1ЦН-14-04 | М14Х1,5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1ЦН-16-06 | М16Х1,5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1ЦН-18-04 | М18Х1,5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1ЦН-18-06 | М18Х1,5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1ЦН-18-08 | М18Х1,5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1ЦН-22-08 | М22Х1,5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1ЦН-22-20 | М22Х1,5 | Z1,1/4"X11,5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1ЦН-26-08 | М26Х1,5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1ЦН-26-12 | М26Х1,5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1ЦН-30-08 | М30Х2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1ЦН-30-12 | М30Х2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1ЦН-36-16 | М36Х2 | Z1"X11,5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1ЦН-36-20 | М36Х2 | Z1,1/4"X11,5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1ЦН-45-20 | М45Х2 | Z1,1/4"X11,5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1ЦН-52-20 | М52Х2 | Z1,1/4"X11,5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1ЦН-52-24 | М52Х2 | Z1,1/2"X11,5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1ДН-14-04 | М14Х1,5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1ДН-16-04 | М16Х1,5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1ДН-18-04 | М18Х1,5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1ДН-18-06 | М18Х1,5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1ДН-20-04 | М20Х1,5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1ДН-20-06 | М20Х1,5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1ДН-20-08 | М20Х1,5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1ДН-22-08 | М22Х1,5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1ДН-24-08 | М24Х1,5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1ДН-30-12 | М30Х2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1ДН-36-12 | М36Х2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1ДН-36-16 | М36Х2 | Z1"X11,5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1ДН-42-16 | М42Х2 | Z1"X11,5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1ДН-42-20 | М42Х2 | Z1,1/4"X11,5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1ДН-52-24 | М52Х2 | Z1,1/2"X11,5 | 38 | 39.8 | 70.8 | 55 | 60 |
Легкая серия с метрической резьбой DIN 24° / конусный фитинг с наружной резьбой NPT 60°. Введение
Облегченная серия фитингов с метрической наружной резьбой 24° по стандарту DIN и конусным фитингом с наружной резьбой 60° по стандарту NPT представляет собой гидравлический фитинг, который сочетает в себе два различных типа соединений в одном удобном переходнике. На одном конце он оснащен метрической вилкой DIN с конусным седлом под углом 24 градуса, предназначенным для использования с гидравлическими шлангами и оборудованием легкой серии. Этот тип соединения обычно встречается в гидравлических системах европейского типа.
На другом конце фитинга имеется вилка NPT с конусным седлом под углом 60 градусов, совместимая с национальными стандартами трубной резьбы (NPT), обычно используемыми в Северной Америке. Конус с углом 60 градусов обеспечивает надежное герметичное уплотнение при соединении с соответствующим фитингом с внутренней резьбой.
Этот адаптер обычно изготавливается из прочных материалов, таких как сталь или латунь, что обеспечивает длительную работу и устойчивость к коррозии. Точная обработка и резьба фитинга гарантируют герметичное соединение, что крайне важно для поддержания целостности системы и предотвращения потерь жидкости.
Легкая серия с метрической наружной резьбой 24° по стандарту DIN и конусным фитингом с наружной резьбой 60° по стандарту NPT находит применение в различных промышленных и гидравлических системах, где возникает необходимость адаптации к различным стандартам соединений. Будь то автомобильная, строительная или тяжелая машиностроительная промышленность, этот фитинг представляет собой универсальное и надежное решение для соединения гидравлических линий.
