Колено DIN 90°, NPT, наружная резьба

Мы сердечно приглашаем вас посетить наш завод и ознакомиться с нашей новейшей линейкой продукции, включающей новейшие и высококачественные фитинги с коленом DIN 90° NPT с наружной резьбой. Наши конкурентоспособные цены гарантируют, что вы получите максимальную выгоду от покупки. Мы рады установить с вами плодотворное сотрудничество и удовлетворить ваши потребности с высочайшим уровнем удовлетворенности клиентов.

Отправить запрос

Описание продукта

Номер детали: 1CN9/1DN9

Описание: УГОЛЬНИК 90° DIN NPT НАРУЖНЫЙ

Конвертируемый код:

Материал: углеродистая сталь 45#

Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.

Устойчивость к коррозии: 120 часов или дольше.

Степень: колено 90°

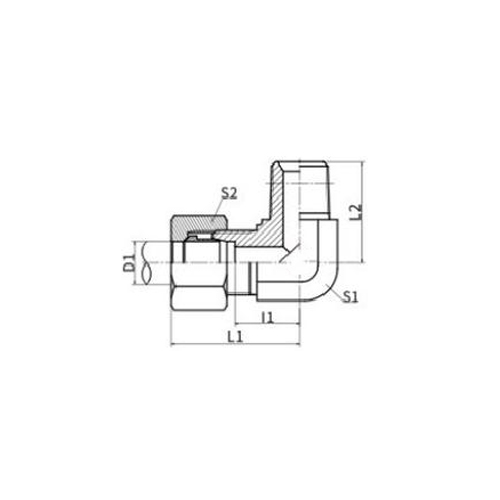

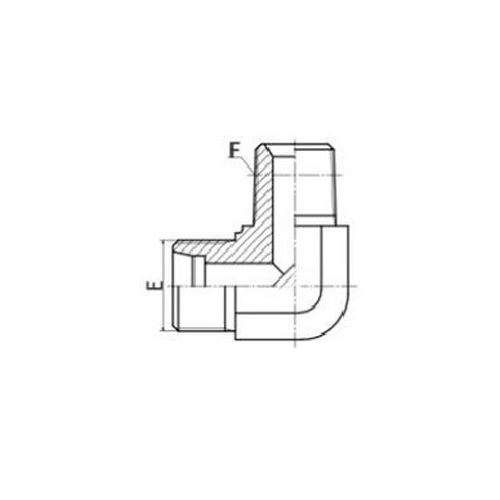

НОМЕР ЧАСТИ.	НИТЬ			РАЗМЕРЫ
	НИТЬ			РАЗМЕРЫ
	E	F	ТРУБКА НАРУЖНЫЙ ДИАМЕТР	я1	Л1	Л2	С1	С2
1CN-08-02ЛЛ	М8Х1	Z1/8"X27	4	11	21	17	10	10
1ЦН-10-02ЛЛ	М10Х1	Z1/8"X27	6	9.5	21	17	10	12
1ЦН-12-02ЛЛ	М12Х1	Z1/8"X27	8	11.5	23	20	12	14
1ЦН9-12-02	М12Х1,5	Z1/8"X27	6	13	28	21	11	14
1ЦН9-12-04	М12Х1,5	Z1/4"X18	6	15.5	30.5	25.5	14	14
1ЦН9-14-04	М14Х1,5	Z1/4"X18	8	15.5	30.5	25.5	14	17
1ЦН9-16-06	М16Х1,5	Z3/8"X18	10	17.5	32.5	29.5	16	19
1ЦН9-18-04	М18Х1,5	Z1/4"X18	12	19	34	28	19	22
1ЦН9-18-06	М18Х1,5	Z3/8"X18	12	19	34	31	19	22
1ЦН9-18-08	М18Х1,5	Z1/2"X14	12	21	36	36.7	22	22
1ЦН9-22-06	М22Х1,5	Z3/8"X18	15	22	37	32.5	22	27
1ЦН9-22-08	М22Х1,5	Z1/2"X14	15	22	37	36.7	22	27
1ЦН9-26-08	М26Х1,5	Z1/2"X14	18	25.5	42	40	27	32
1ЦН9-26-12	М26Х1,5	Z3/4"X14	18	25.5	42	44	27	32
1ЦН9-30-12	М30Х2	Z3/4"X14	22	29.3	45.8	45	30	36
1ЦН9-30-16	М30Х2	Z1"X11,5	22	32		50	33	36
1ЦН9-36-16	М36Х2	Z1"X11,5	28	33.3	49.8	51.5	36	41
1ЦН9-45-20	М45Х2	Z1,1/4"X11,5	35	39.2	60.7	63	48	50
1ЦН9-52-24	М52Х2	Z1,1/2"X11,5	42	44.8	67.8	65	55	60
1ДН9-14-04	М14Х1,5	Z1/4"X18	6	17.5	32.5	25.5	14	17
1ДН9-16-04	М16Х1,5	Z1/4"X18	8	18.5	33.7	26.5	16	19
1ДН9-18-06	М18Х1,5	Z3/8"X18	10	19.5	36	31	19	22
1ДН9-20-04	М20Х1,5	Z1/4"X18	12	19.5	36	28	19	24
1ДН9-20-06	М20Х1,5	Z3/8"X18	12	19.5	36	31	19	24
1ДН9-22-06	М22Х1,5	Z3/8"X18	14	23	41	32.5	22	27
1ДН9-22-08	М22Х1,5	Z1/2"X14	14	23	41	36.7	22	27
1ДН9-24-06	М24Х1,5	Z3/8"X18	16	24	42.5	33.5	24	30
1ДН9-24-08	М24Х1,5	Z1/2"X14	16	24	42.5	37.5	24	30
1ДН9-30-08	М30Х2	Z1/2"X14	20	28	49.8	41	30	36
1ДН9-30-12	М30Х2	Z3/4"X14	20	28	49.8	45	30	36
1ДН9-36-12	М36Х2	Z3/4"X14	25	32.8	56.8	49	36	46
1ДН9-36-16	М36Х2	Z1"X11,5	25	32.8	56.8	51.5	36	46
1ДН9-42-16	М42Х2	Z1"X11,5	30	36.2	62.7	54.5	41	50
1ДН9-42-20	М42Х2	Z1,1/4"X11,5	30	36.2	62.7	54.5	41	50
1ДН9-52-20	М52Х2	Z1,1/4"X11,5	38	45.8	76.8	65	55	60
1ДН9-52-24	М52Х2	Z1,1/2"X11,5	38	45.8	76.8	65	55	60

Колено DIN 90° NPT с наружной резьбой Введение

Колено DIN 90° NPT с наружной резьбой — это трубопроводный фитинг, соответствующий стандартам Немецкого института нормирования (DIN), с изгибом на 90 градусов и соединением с наружной национальной трубной резьбой (NPT). Этот тип колена обычно используется в трубопроводных системах для изменения направления потока на 90 градусов, а наружное соединение NPT позволяет легко прикрепить его к фитингам или портам с внутренней резьбой NPT.

Колено DIN 90° NPT с наружной резьбой предназначено для использования в различных промышленных, коммерческих и жилых водопроводных системах. Обычно он изготавливается из прочных материалов, таких как латунь, сталь или нержавеющая сталь, что обеспечивает долговечность и устойчивость к коррозии. Размеры колена и характеристики резьбы строго соответствуют стандартам DIN, что гарантирует совместимость и надежность в трубопроводных системах.

Резьба NPT на охватываемом конце колена обеспечивает плотную и надежную посадку, предотвращая утечки и сохраняя целостность системы. Этот тип фитинга часто используется в условиях высокого давления и температуры, где решающее значение имеет прочное и герметичное соединение.

Независимо от того, работаете ли вы над сложной промышленной трубопроводной системой или над простым проектом домашней сантехники, колено DIN 90° NPT с наружной резьбой обеспечивает надежное и стандартизированное решение для изменения направления потока жидкости.

Горячие Теги: Колено DIN 90° NPT Male, Китай, Производитель, Поставщик, Фабрика, Индивидуальные, Высокое качество, OEM, ODM
