Номер детали: 20591
Описание:20591-90° МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ 24°КОНУСНОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО H.T.
Конвертируемый код:
Материал: углеродистая сталь 45 #
Обработка поверхности: цинк, покрытие Cr3+, прозрачный белый
Устойчивость к коррозии: 120 часов или дольше.
Степень: 90°

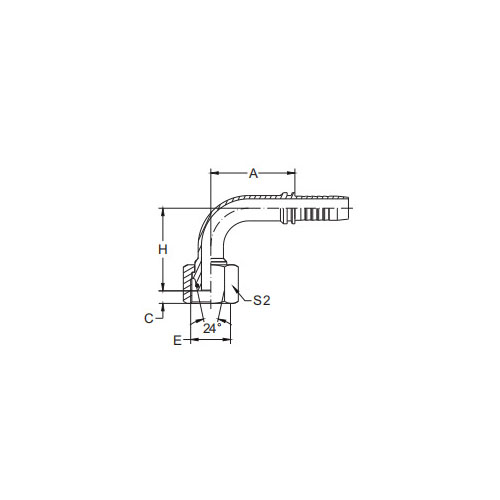

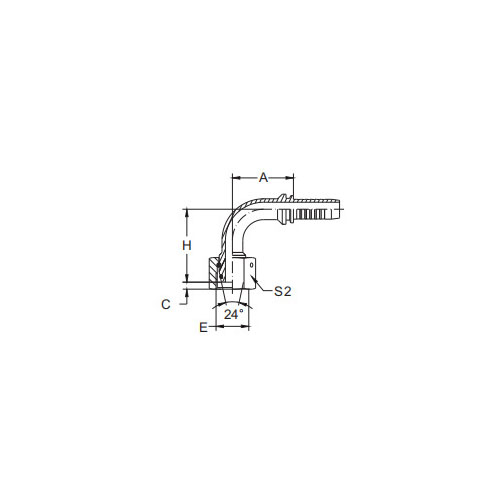

| НОМЕР ЧАСТИ. | РЕЗЬБА Е | ШЛАНГ ОТВЕРСТИЕ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | H | С2 | ||||
| 20591-14-04Т | М16х1,5 | 6 | 4 | 6 | О04,5х1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04Т | М16х1,5 | 6 | 4 | 8 | О06,5х1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05Т | М16х1,5 | 8 | 5 | 8 | О06,5х1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05Т | М18х1,5 | 8 | 5 | 10 | О08.0x1,5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06Т | М18х1,5 | 10 | 6 | 10 | О08.0x1,5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06Т | М20х1,5 | 10 | 6 | 12 | О10,0х1,5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | М20х1,5 | 12 | 8 | 12 | О10,0х1,5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06Т | М22х1,5 | 10 | 6 | 14 | О11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08Т | М22х1,5 | 12 | 8 | 14 | О11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08Т | М24х1,5 | 12 | 8 | 16 | О13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | М24х1,5 | 16 | 10 | 16 | О13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10Т | М30х2 | 16 | 10 | 20 | О16.3х2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12Т | М30х2 | 20 | 12 | 20 | О16.3х2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12Т | М36х2 | 20 | 12 | 25 | О20.3х2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14Т | М36х2 | 22 | 14 | 25 | О20.3х2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16Т | М36х2 | 25 | 16 | 25 | О20.3х2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16Т | М42х2 | 25 | 16 | 30 | О25.3х2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20Т | М52х2 | 32 | 20 | 38 | О33.3х2,4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24Т | М52х2 | 40 | 24 | 38 | О33.3х2,4 | 109.4 | 6.5 | 100 | 60 |
20591-90°, метрическая внутренняя резьба, 24°, коническое уплотнительное кольцо H.T.Введение
Уплотнительное кольцо с конусом 20591-90° и внутренней резьбой 24° H.T. Фитинг представляет собой передовое достижение в технологии метрических гидравлических соединений. Этот охватывающий фитинг имеет уникальный угол 90° и прецизионное конусное седло 24°, которые вместе обеспечивают надежное соединение без утечек.
Конусное седло с углом 24° специально разработано для плотного прилегания к его охватываемому аналогу, обеспечивая надежное уплотнение, способное выдерживать высокое давление и температуру. Эта функция важна в промышленных применениях, где целостность жидкости имеет решающее значение.
Кроме того, интеграция уплотнительного кольца в конструкцию добавляет дополнительный уровень безопасности. Уплотнительное кольцо создает уплотнительный барьер между седлом конуса и сопрягаемой поверхностью, эффективно предотвращая утечки и обеспечивая плавную передачу жидкости.
"Х.Т." в названии продукта означает «Высокая температура», что указывает на то, что этот фитинг пригоден для использования в средах, где важным фактором являются экстремальные температуры. Материалы, используемые в его конструкции, выбраны из-за их превосходной термостойкости, обеспечивающей надежную работу даже в сложных условиях.
Уплотнительное кольцо с конусом 20591-90° и внутренней резьбой 24° H.T. Фитинг также отличается простотой монтажа и демонтажа. Его конструкция обеспечивает быстрое и эффективное подключение, сводя к минимуму время простоя и повышая эффективность работы.
Таким образом, уплотнительное кольцо 20591-90° с метрической внутренней резьбой и конусом 24° H.T. Фитинг предлагает прочное и надежное решение для метрических жидкостных соединений в средах с высоким давлением и высокой температурой. Его прецизионное проектирование, термическая стабильность и герметичность делают его отличным выбором для промышленного применения, где безопасность и производительность имеют первостепенное значение.
