Номер детали: 20241
Описание: 20241-45°С МЕТРИЧЕСКОЙ ВНУТРЕННЕЙ ПЛОСКОЙ УПЛОТНЕНИЕМ
Конвертируемый код:
Материал: углеродистая сталь 45 #
Обработка поверхности: Цинк, покрытие Cr3+, прозрачная белизна
Устойчивость к коррозии: час: 120 часов или дольше
Степень: 45°

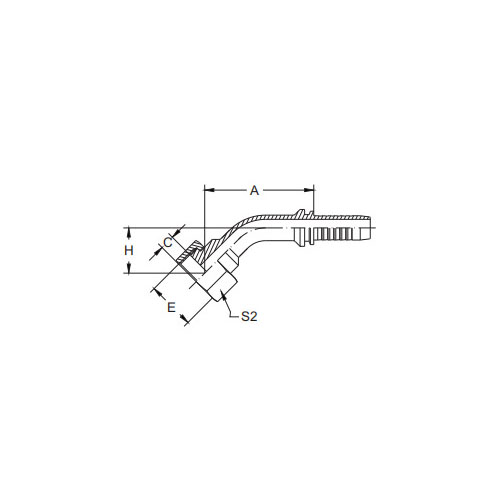

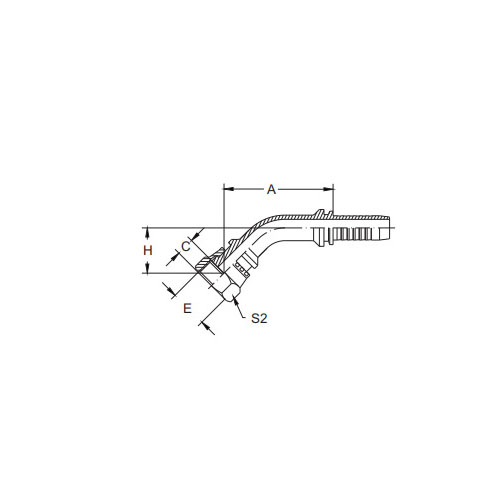

| ПАРТНО. | РЕЗЬБА | ШЛАНГ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | H | С2 | ||
| 20241-14-04 | М14х1,5 | 6 | 4 | 40.5 | 8.5 | 18.5 | 19 |
| 20241-14-05 | М14х1,5 | 8 | 5 | 42.7 | 8.5 | 19.3 | 19 |
| 20241-16-05 | М16х1,5 | 8 | 5 | 43.4 | 8.5 | 20 | 22 |
| 20241-18-06 | М18х1,5 | 10 | 6 | 45.7 | 8.5 | 21.4 | 24 |
| 20241-22-08 | М22х1,5 | 12 | 8 | 58.9 | 10 | 24 | 27 |
| 20241-27-10Т | М27х1,5 | 16 | 10 | 68.6 | 10 | 24.3 | 32 |
| 20241-30-12 | М30х1,5 | 20 | 12 | 77.4 | 11 | 30 | 36 |
| 20241-36-12Т | М36х2 | 20 | 12 | 75 | 13 | 27.5 | 41 |
| 20241-36-14Т | М36х2 | 22 | 14 | 77.3 | 13 | 27 | 41 |
| 20241-36-16 | М36х2 | 25 | 16 | 85.7 | 13 | 31.5 | 41 |
| 20241-39-16Т | М39х2 | 25 | 16 | 83.9 | 13 | 29.7 | 46 |
| 20241-42-20 | М42х2 | 32 | 20 | 95.9 | 15 | 35.2 | 50 |
| 20241-45-20Т | М45х2 | 32 | 20 | 94.5 | 15 | 33.8 | 55 |
| 20241-52-20Т | М52х2 | 32 | 20 | 94.5 | 17 | 33.8 | 60 |
| 20241-52-24Т | М52х2 | 40 | 24 | 108.5 | 17 | 37.7 | 60 |
| 20241-60-28Т | М60х2 | 45 | 28 | 118.7 | 20 | 43.6 | 70 |
| 20241-64-32Т | М64х2 | 50 | 32 | 127.8 | 23 | 45.6 | 75 |
Плоское уплотнение с метрической внутренней резьбой 20241-45° Введение
Плоское уплотнение с метрической внутренней резьбой 20241-45° представляет собой прецизионный фитинг, предназначенный для обеспечения надежного и герметичного уплотнения в метрических жидкостных системах. Этот уникальный фитинг имеет угол 45° на охватывающем конце, что обеспечивает надежное соединение и простоту установки.
Конструкция плоского уплотнения метрического внутреннего плоского уплотнения 20241-45° с внутренней резьбой обеспечивает плотную и надежную уплотнительную поверхность, эффективно предотвращая утечки жидкости и сохраняя целостность системы. Эта функция особенно важна в приложениях с высоким давлением или критических условиях, где утечки могут иметь серьезные последствия.
Плоское уплотнение с внутренней резьбой 20241-45°, изготовленное из высококачественных материалов, способно выдерживать суровые условия промышленного использования. Он демонстрирует превосходную долговечность и устойчивость к коррозии, обеспечивая длительный срок службы даже в суровых условиях.
Угол 45° на охватывающем конце не только обеспечивает надежное соединение, но и облегчает выравнивание с соответствующим охватываемым компонентом. Эта функция упрощает процесс установки, сокращая время простоя и повышая эффективность работы.
В целом, плоское уплотнение с метрической внутренней резьбой 20241-45° представляет собой надежный и эффективный фитинг, обеспечивающий превосходные возможности уплотнения для метрических жидкостных систем. Точное проектирование, высококачественные материалы и инновационный дизайн делают его ценным дополнением к любой промышленной жидкостной системе, требующей надежных и герметичных соединений.
