Номер детали: 20291
Описание:20291-90°МЕТРИЧЕСКОЕ ЖЕНСКОЕ ПЛОСКОЕ СИДЕНИЕ
Конвертируемый код:
Материал: углеродистая сталь 45 #
Обработка поверхности: цинк, покрытие Cr3+, прозрачный белый
Устойчивость к коррозии: 120 часов или дольше.
Степень: 90°

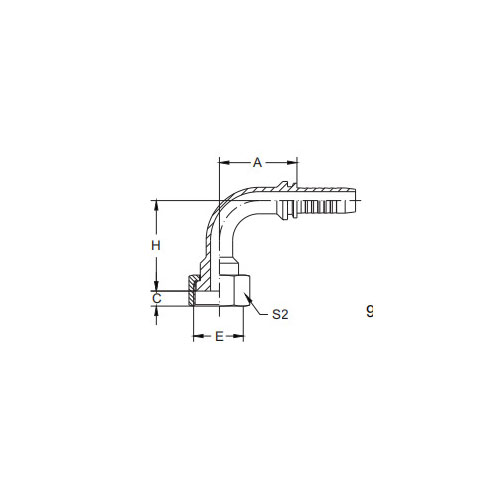

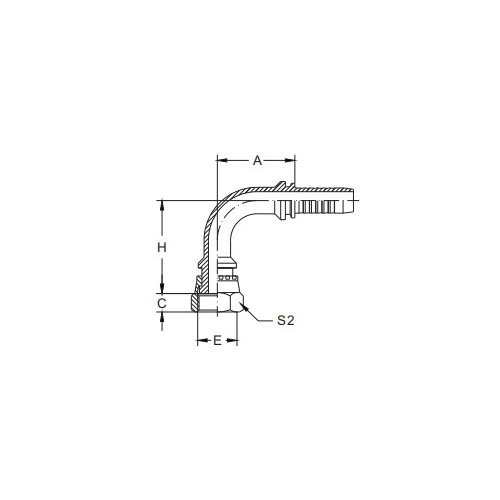

| ПАРТНО. | РЕЗЬБА | ШЛАНГ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | H | С2 | ||
| 20291-12-02 | М12х1,5 | 4 | 2 | 26.5 | 8.5 | 30.5 | 17 |
| 20291-12-04 | М12х1,5 | 6 | 4 | 30 | 8.5 | 33.5 | 17 |
| 20291-14-04 | М14х1,5 | 6 | 4 | 30 | 8.5 | 34 | 19 |
| 20291-14-05 | М14х1,5 | 8 | 5 | 33 | 8.5 | 37 | 19 |
| 20291-16-04 | М16х1,5 | 6 | 4 | 30 | 8.5 | 35 | 22 |
| 20291-16-05 | М16х1,5 | 8 | 5 | 33 | 8.5 | 38 | 22 |
| 20291-16-06 | М16х1,5 | 10 | 6 | 35.3 | 8.5 | 40.3 | 22 |
| 20291-18-05Т | М18х1,5 | 8 | 5 | 33 | 8.5 | 39 | 24 |
| 20291-18-06 | М18х1,5 | 10 | 6 | 35.3 | 8.5 | 41.3 | 24 |
| 20291-22-08 | М22х1,5 | 12 | 8 | 41 | 10 | 48 | 27 |
| 20291-22-10 | М22х1,5 | 16 | 10 | 56 | 10 | 53 | 27 |
| 20291-27-04Т | М27х1,5 | 6 | 4 | 30 | 10 | 35.5 | 32 |
| 20291-27-08Т | М27х1,5 | 12 | 8 | 41 | 10 | 46 | 32 |
| 20291-27-10Т | М27х1,5 | 16 | 10 | 56 | 10 | 51 | 32 |
| 20291-30-12 | М30х1,5 | 20 | 12 | 65.5 | 11 | 63.5 | 36 |
| 20291-36-14Т | М36х2 | 22 | 14 | 71.2 | 13 | 61 | 41 |
| 20291-36-16 | М36х2 | 25 | 16 | 76.7 | 13 | 70 | 41 |
| 20291-39-16Т | М39х2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 |
| 20291-42-20Вт | М42х2 | 32 | 20 | 91.5 | 15 | 80.5 | 50 |
| 20291-45-20Т | М45х2 | 32 | 20 | 91.5 | 15 | 78.5 | 55 |
| 20291-52-20Т | М52х2 | 32 | 20 | 91.5 | 17 | 78.5 | 60 |
| 20291-52-24Т | М52х2 | 40 | 24 | 109.4 | 17 | 92 | 60 |
| 20291-60-28Т | М60х2 | 45 | 28 | 119.9 | 20 | 106.5 | 70 |
| 20291-64-32Т | М64х2 | 50 | 32 | 130.95 | 23 | 113.3 | 75 |
20291-90° Метрическая внутренняя резьба с плоским седлом Введение
Плоское седло с метрической внутренней резьбой 20291-90° представляет собой прецизионный фитинг, предназначенный для метрических жидкостных систем и обеспечивающий надежное и герметичное соединение благодаря уникальной конфигурации с внутренней резьбой 90° и конструкции плоского седла. Этот фитинг является идеальным выбором для применений, требующих прочного и надежного соединения с плоской уплотнительной поверхностью.
Плоское седло плоского седла с метрической внутренней резьбой 20291-90° обеспечивает стабильную поверхность уплотнения, гарантируя герметичное соединение без утечек. Ориентация охватывающего конца под углом 90° обеспечивает легкую установку и выравнивание с соответствующими охватываемыми компонентами, что еще больше повышает надежность соединения.
Этот фитинг, изготовленный из высококачественных материалов, предназначен для удовлетворения требований различных промышленных и коммерческих применений. Он демонстрирует превосходную долговечность и устойчивость к коррозии, обеспечивая длительную работу даже в суровых условиях.
Компактная конструкция и гладкие поверхности плоского седла с внутренней резьбой 20291-90° обеспечивают быструю и эффективную установку, сокращая время простоя и повышая эффективность работы. Его способность выдерживать высокое давление и сохранять надежную герметизацию делает его пригодным для широкого спектра жидкостных систем, в том числе тех, которые работают в экстремальных условиях.
Подводя итог, можно сказать, что плоское седло с метрической внутренней резьбой 20291-90° — это надежный и эффективный фитинг, обеспечивающий превосходные уплотняющие свойства и долговечность для метрических жидкостных систем. Его точная конструкция и высококачественные материалы обеспечивают его долгосрочную работу и делают его ценным дополнением к любой промышленной жидкостной системе, требующей надежных и герметичных соединений.
