Номер детали: 20411

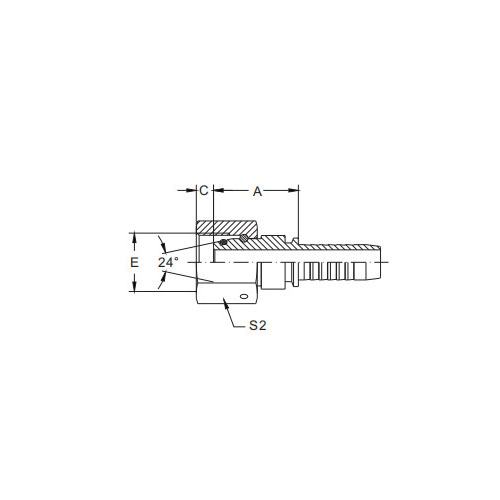

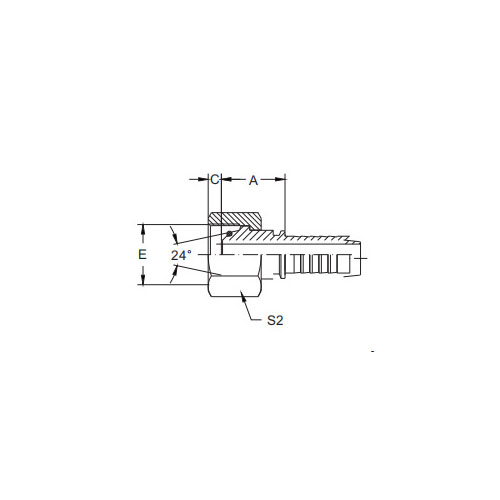

Описание: 20411-МЕТРИЧЕСКОЕ СЕДЛО С КОНУСОМ 24°, L.T.
Конвертируемый код:
Материал: углеродистая сталь 45 #
Обработка поверхности: цинк, Cr3+покрытие, прозрачный белый
Устойчивость к коррозии: 120 часов или дольше.
Степень:Прямой
| ПАРТНО. | РЕЗЬБА | ШЛАНГ | ТУБЕО.Д. | ОРИНГ | РАЗМЕРЫ | |||
| DN | БРОСАТЬСЯ | A | C | С2 | ||||
| 20411-12-04 | М12х1,5 | 6 | 4 | 6 | О04,5х1,5 | 22.5 | 1.1 | 14 |
| 20411-14-04Т | М14х1,5 | 6 | 4 | 8 | О06,5х1,5 | 22.5 | 1.1 | 17 |
| 20411-14-06 | М14х1,5 | 10 | 6 | 8 | О06,5х1,5 | 23 | 1.1 | 17 |
| 20411-16-04Т | М16х1,5 | 6 | 4 | 10 | О08.0x1,5 | 20.5 | 2 | 19 |
| 20411-16-05Т | М16х1,5 | 8 | 5 | 10 | О08.0x1,5 | 22 | 2 | 19 |
| 20411-16-06 | М16х1,5 | 10 | 6 | 10 | О08.0x1,5 | 23.5 | 1.3 | 19 |
| 20411-18-05Т | М18х1,5 | 8 | 5 | 12 | О10,0х1,5 | 24.5 | 2 | 22 |
| 20411-18-06Т | М18х1,5 | 10 | 6 | 12 | О10,0х1,5 | 27.5 | 2 | 22 |
| 20411-18-08 | М18х1,5 | 12 | 8 | 12 | О10,0х1,5 | 24.5 | 1.5 | 22 |
| 20411-22-05Т | М22х1,5 | 8 | 5 | 15 | О12.0x2.0 | 26.5 | 2.5 | 27 |
| 20411-22-06Т | М22х1,5 | 10 | 6 | 15 | О12.0x2.0 | 26.5 | 2.5 | 27 |
| 20411-22-08Т | М22х1,5 | 12 | 8 | 15 | О12.0x2.0 | 29 | 2.5 | 27 |
| 20411-26-10Т | М26х1,5 | 16 | 10 | 18 | О15.0x2.0 | 30 | 2 | 32 |
| 20411-26-12 | М26х1,5 | 20 | 12 | 18 | О15.0x2.0 | 27.5 | 2.5 | 32 |
| 20411-30-10Т | М30х2 | 16 | 10 | 22 | О20.0х2.0 | 31 | 3 | 36 |
| 20411-30-12Т | М30х2 | 20 | 12 | 22 | О20.0х2.0 | 34 | 3 | 36 |
| 20411-36-12Т | М36х2 | 20 | 12 | 28 | О26.0x2.0 | 33 | 3.7 | 41 |
| 20411-36-14Т | М36х2 | 22 | 14 | 28 | О26.0x2.0 | 33 | 3.7 | 41 |
| 20411-36-16Т | М36х2 | 25 | 16 | 28 | О26.0x2.0 | 30 | 3.7 | 41 |
| 20411-45-16Т | М45х2 | 25 | 16 | 35 | О32.0х2,5 | 37 | 3.5 | 50 |
| 20411-45-20Т | М45х2 | 32 | 20 | 35 | О32.0х2,5 | 37.5 | 3.5 | 50 |
| 20411-52-20Т | М52х2 | 32 | 20 | 42 | О38.0x2,5 | 38.5 | 4.5 | 60 |
| 20411-52-24Т | М52х2 | 40 | 24 | 42 | О38.0x2,5 | 38.5 | 4.5 | 60 |
20411-Метрическая внутренняя резьба, конусное седло 24° L.T. Введение
20411-метрическое седло с конусом 24°, внутренняя резьба L.T. представляет собой прецизионный компонент, предназначенный для обеспечения надежного и герметичного соединения в метрических жидкостных системах, специально оптимизированный для низкотемпературных (L.T.) применений. Этот фитинг имеет коническое седло под углом 24°, которое обеспечивает исключительные возможности уплотнения и надежное и долговечное соединение.
Седло с конусом 24° спроектировано так, чтобы точно сопрягаться с соответствующим охватываемым компонентом, создавая надежное уплотнение, способное выдерживать суровые условия как высокого давления, так и низкой температуры. Эта прочная конструкция обеспечивает надежную работу даже в экстремальных условиях, что делает ее подходящей для широкого спектра промышленных и коммерческих применений.
Изготовленное из высококачественных материалов сиденье 20411-Metric с конусом 24° L.T. демонстрирует превосходную долговечность и устойчивость к деградации, связанной с холодом. Он сохраняет свои герметизирующие свойства даже в условиях замерзания, обеспечивая непрерывный и надежный поток жидкости.
Кроме того, компактный дизайн и гладкие поверхности 20411-метрического внутреннего конусного сиденья 24° L.T. облегчают быстрый и простой монтаж и демонтаж. Это повышает эксплуатационную эффективность и сводит к минимуму время простоя, что делает его идеальным выбором для систем, требующих частого обслуживания или модификации.
Таким образом, 20411-метрическое гнездо с конусом 24° L.T. является надежным и эффективным решением для метрических жидкостных систем, работающих в условиях низких температур. Точное проектирование, высококачественные материалы и оптимизированная конструкция для холодных условий делают его ценным дополнением к любой промышленной или коммерческой жидкостной системе, требующей надежных и герметичных соединений.
