Номер детали: 20518D
Описание: 20518D-МЕТРИЧЕСКОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО С КОНУСОМ 24°, ВН. СЪЕМНЫЙ ШЛАНГОВЫЙ ФИТИНГ
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

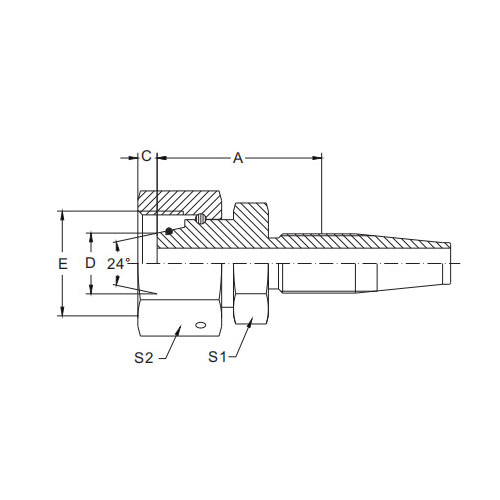

| ПАРТНО. | РЕЗЬБА | ШЛАНГ ОТВЕРСТИЕ | ТУБЕО.Д. | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | С1 | С2 | |||
| 20518Д-16-04 | М14х1,5 | 5 | 4 | 8 | 31.5 | 2.4 | 14 | 19 |
| 20518Д-16-05 | М16х1,5 | 6.3 | 5 | 8 | 33.4 | 2.4 | 14 | 19 |
| 20518Д-18-04 | М18х1,5 | 5 | 4 | 10 | 32 | 2.4 | 17 | 22 |
| 20518Д-18-06 | М18х1,5 | 8 | 6 | 10 | 33 | 2.4 | 17 | 22 |
| 20518Д-20-06 | М20х1,5 | 8 | 6 | 12 | 33.5 | 2.4 | 17 | 24 |
| 20518Д-22-06 | М22х1,5 | 8 | 6 | 14 | 33 | 2.4 | 19 | 27 |
| 20518Д-24-08 | М24х1,5 | 11 | 8 | 16 | 36.5 | 2.4 | 22 | 30 |
| 20518Д-30-10 | М30х2 | 12.5 | 10 | 20 | 45 | 3.1 | 27 | 36 |
| 20518Д-30-12 | М30х2 | 16 | 12 | 20 | 45.5 | 3.1 | 27 | 36 |
| 20518Д-36-12 | М36х2 | 16 | 12 | 25 | 46.5 | 4.5 | 36 | 41 |
| 20518Д-36-16 | М36х2 | 22 | 16 | 25 | 43 | 4.5 | 36 | 41 |
| 20518Д-42-16 | М42х2 | 22 | 16 | 30 | 46 | 6 | 41 | 50 |
| 20518Д-42-20 | М42х2 | 29 | 20 | 30 | 46 | 6 | 41 | 50 |
| 20518Д-52-20 | М52х2 | 29 | 20 | 38 | 48 | 6.5 | 50 | 60 |
| 20518Д-52-24 | М52х2 | 35 | 24 | 38 | 48 | 6.5 | 50 | 60 |

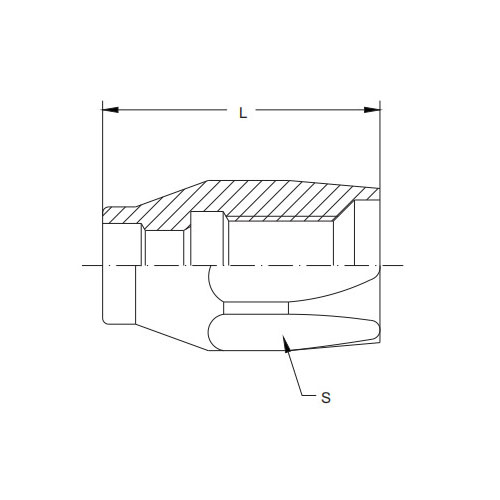

| ПАРТНО. | ШЛАНГ | РАЗМЕРЫ | ||
| DN | БРОСАТЬСЯ | L | S | |
| 00518-04 | 5 | 4 | 28 | 17 |
| 00518-05 | 6.3 | 5 | 30.5 | 19 |
| 00518-06 | 8 | 6 | 33 | 22 |
| 00518-08 | 11 | 8 | 42 | 24 |
| 00518-10 | 12.5 | 10 | 45.5 | 30 |
| 00518-12 | 16 | 12 | 53.5 | 32 |
| 00518-16 | 22 | 16 | 42 | 36 |
| 00518-20 | 29 | 20 | 44.5 | 46 |
| 00518-24 | 35 | 24 | 47 | 50 |
| 00518-32 | 46 | 32 | 57 | 65 |
Уплотнительное кольцо с конусом 24° и метрической внутренней резьбой 20518D H.T. Съемный шланговый фитинг — это узкоспециализированный и надежный фитинг, предназначенный для шлангов метрического размера. Его уникальные особенности делают его отличным выбором для широкого спектра промышленных применений, где решающее значение имеют надежные и съемные шланговые соединения.
Внутренний порт этого фитинга имеет коническое седло под углом 24°, которое надежно соединяется с совместимым фитингом с наружной резьбой, создавая герметичное уплотнение. Наличие уплотнительного кольца еще больше повышает уплотняющие свойства этого фитинга, обеспечивая прочное и надежное соединение даже при высоком давлении или экстремальных условиях.
Съемная конструкция уплотнительного кольца 20518D с метрической внутренней резьбой и конусом 24° H.T. Шланговый фитинг позволяет легко и быстро отсоединять и снова подсоединять шланги. Эта функция особенно полезна в тех случаях, когда шланги необходимо часто снимать или заменять, например, при техническом обслуживании или ремонте.
Изготовленный из высококачественных материалов, этот фитинг устойчив к коррозии и рассчитан на долговечность и долговечность. Он может выдерживать суровые промышленные условия и сохранять свою целостность и функциональность с течением времени.
Уплотнительное кольцо с конусом 24° и метрической внутренней резьбой 20518D H.T. Съемный шланговый фитинг — отличный выбор для промышленных жидкостных систем, где требуются надежные, съемные и герметичные шланговые соединения. Его универсальность, герметизирующие свойства и долговечность делают его надежным компонентом для поддержания целостности и производительности вашей жидкостной системы. Независимо от того, работаете ли вы в нефтегазовой отрасли, тяжелом машиностроении или в любом другом промышленном секторе, этот фитинг предлагает надежное решение для ваших потребностей в соединении шлангов.
