Номер детали: 20511
Описание: 20511-МЕТРИЧЕСКОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО С КОНУСОМ 24°, ВН.
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

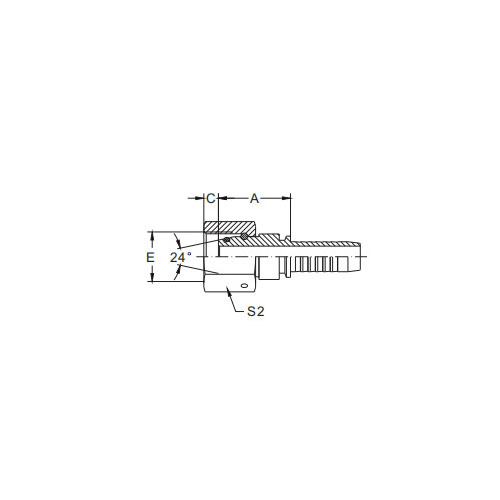

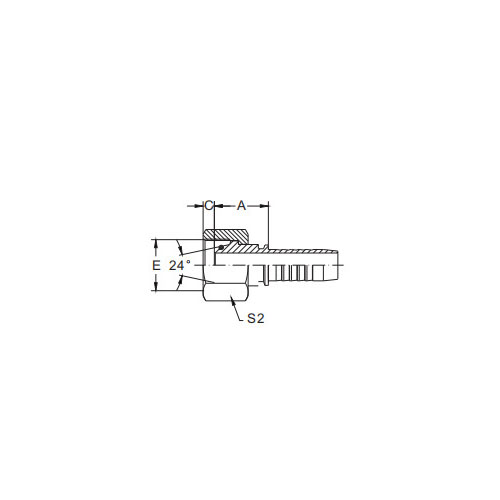

| НОМЕР ЧАСТИ. | РЕЗЬБА Е | ШЛАНГ ОТВЕРСТИЕ | ТРУБКА НАРУЖНЫЙ ДИАМЕТР | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | РАЗМЕРЫ | |||
| DN | БРОСАТЬСЯ | A | C | С2 | ||||
| 20511-14-04Т | М16х1,5 | 6 | 4 | 6 | О04,5х1,5 | 23 | 2.5 | 17 |
| 20511-16-04Т | М16х1,5 | 6 | 4 | 8 | О06,5х1,5 | 21 | 2.6 | 19 |
| 20511-16-05Т | М16х1,5 | 8 | 5 | 8 | О06,5х1,5 | 23 | 2.6 | 19 |
| 20511-18-04Т | М18х1,5 | 6 | 4 | 10 | О08.0x1,5 | 25.5 | 2.5 | 22 |
| 20511-18-06Т | М18х1,5 | 10 | 6 | 10 | О08.0x1,5 | 26 | 2.5 | 22 |
| 20511-20-06Т | М20х1,5 | 10 | 6 | 12 | О10,0х1,5 | 26 | 2.5 | 24 |
| 20511-20-08 | М20х1,5 | 12 | 8 | 12 | О10,0х1,5 | 26 | 2.4 | 24 |
| 20511-22-06Т | М22х1,5 | 10 | 6 | 14 | О11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08Т | М22х1,5 | 12 | 8 | 14 | О11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06Т | М24х1,5 | 10 | 6 | 16 | О13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08Т | М24х1,5 | 12 | 8 | 16 | О13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10Т | М30х2 | 16 | 10 | 20 | О16.3х2,4 | 33 | 3.5 | 36 |
| 20511-30-12Т | М30х2 | 20 | 12 | 20 | О16.3х2,4 | 35 | 3.5 | 36 |
| 20511-36-12Т | М36х2 | 20 | 12 | 25 | О20.3х2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14Т | М36х2 | 22 | 14 | 25 | О20.3х2,4 | 34 | 4.5 | 46 |
| 20511-36-16Т | М36х2 | 25 | 16 | 25 | О20.3х2,4 | 34 | 4.5 | 46 |
| 20511-42-12Т | М42х2 | 20 | 12 | 30 | О25.3х2,4 | 37.5 | 6 | 50 |
| 20511-42-16Т | М42х2 | 25 | 16 | 30 | О25.3х2,4 | 38.5 | 6 | 50 |
| 20511-52-20Т | М52х2 | 32 | 20 | 38 | О33.3х2,4 | 41.5 | 6.5 | 60 |
| 20511-52-24Т | М52х2 | 40 | 24 | 38 | О33.3х2,4 | 41.5 | 6.5 | 60 |
20511 — Уплотнительное кольцо с конусом, метрической внутренней резьбой 24°, H.T. Введение
Уплотнительное кольцо 20511 с внутренней резьбой и конусом 24° H.T. Фитинг представляет собой прецизионный компонент, разработанный для удовлетворения строгих требований метрических жидкостных систем. Этот фитинг с внутренней резьбой имеет коническое седло под углом 24° и уплотнительное кольцо для надежного соединения без утечек.
Конусное седло с углом 24° тщательно изготовлено для обеспечения плотного и надежного уплотнения с соответствующим охватываемым компонентом. Эта конструктивная особенность важна для поддержания целостности жидкости в условиях высокого давления.
Интеграция уплотнительного кольца в конструкцию фитинга еще больше повышает его герметичность. Уплотнительное кольцо создает надежный барьер против утечек, обеспечивая плавное и эффективное прохождение жидкостей через систему.
"Х.Т." в названии продукта означает «Высокотемпературный», что указывает на то, что этот фитинг пригоден для использования в условиях экстремальных температур. Устойчивость к высоким температурам гарантирует, что фитинг сохраняет свои герметичные характеристики даже в самых сложных условиях.
Уплотнительное кольцо 20511 с внутренней резьбой и конусом 24° изготовлено из высококачественных материалов. фитинг демонстрирует превосходную коррозионную стойкость и долговечность. Он разработан, чтобы выдерживать требования промышленной среды и сохранять свои герметизирующие свойства с течением времени.
В дополнение к своим надежным уплотняющим свойствам уплотнительное кольцо 20511 с внутренней резьбой и конусом 24° H.T. Фитинг также легко устанавливается и разбирается. Эта функция упрощает процесс подключения и отсоединения линий подачи жидкости, сокращая время простоя и повышая эффективность работы.
В целом, уплотнительное кольцо 20511 с внутренней резьбой и конусом 24° H.T. Фитинг предлагает надежное и эффективное решение для метрических жидкостных систем, требующих надежного и герметичного соединения в средах с высоким давлением и высокой температурой. Точное проектирование, высококачественные материалы и возможности уплотнения делают его ценным дополнением к любой промышленной жидкостной системе.
