Номер детали: 20441
Описание: 20441-45° МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ 24° КОНУС L.T.
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна
Устойчивость к коррозии: 120 часов или дольше.
Степень: 45°

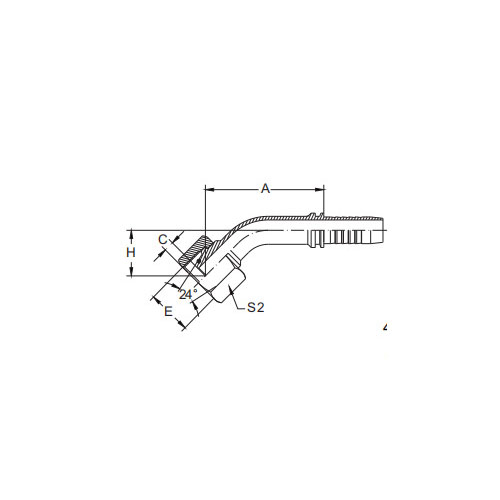

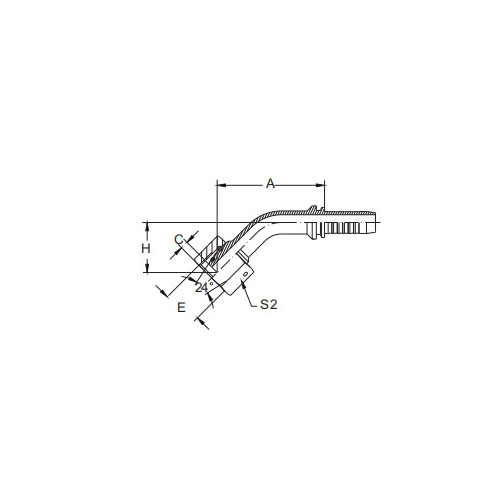

| ПАРТНО. | РЕЗЬБА | ШЛАНГ | ТУБЕО.Д. | ОРИНГ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | H | С2 | ||||
| 20441-12-04 | М12х1,5 | 6 | 4 | 6 | О04,5х1,5 | 36 | 1.1 | 15.1 | 14 |
| 20441-14-04Т | М14х1,5 | 6 | 4 | 8 | О06,5х1,5 | 38.1 | 1.1 | 16 | 17 |
| 20441-16-04Т | М16х1,5 | 6 | 4 | 10 | О08.0x1,5 | 38.1 | 2 | 16 | 19 |
| 20441-16-05Т | М16х1,5 | 8 | 5 | 10 | О08.0x1,5 | 40.3 | 2 | 17 | 19 |
| 20441-16-06 | М16х1,5 | 10 | 6 | 10 | О08.0x1,5 | 40.3 | 1.3 | 17 | 19 |
| 20441-18-05Т | М18х1,5 | 8 | 5 | 12 | О10,0х1,5 | 40.3 | 2 | 17 | 22 |
| 20441-18-06Т | М18х1,5 | 10 | 6 | 12 | О10,0х1,5 | 45 | 2 | 18.5 | 22 |
| 20441-22-05Т | М22х1,5 | 8 | 5 | 15 | О12.0x2.0 | 40.9 | 2.5 | 18 | 27 |
| 20441-22-06Т | М22х1,5 | 10 | 6 | 15 | О12.0x2.0 | 42 | 2.5 | 18 | 27 |
| 20441-22-08Т | М22х1,5 | 12 | 8 | 15 | О12.0x2.0 | 48.8 | 2.5 | 20 | 27 |
| 20441-26-08Т | М26х1,5 | 12 | 8 | 18 | О15.0x2.0 | 47.3 | 2 | 21 | 32 |
| 20441-26-10Т | М26х1,5 | 16 | 10 | 18 | О15.0x2.0 | 58 | 2 | 23.5 | 32 |
| 20441-26-12 | М26х1,5 | 20 | 12 | 18 | О15.0x2.0 | 61.4 | 2.5 | 24.6 | 32 |
| 20441-27-10Т | М27х1,5 | 16 | 10 | 18 | О15.0x2.0 | 55.1 | 2.5 | 23.5 | 32 |
| 20441-30-10Т | М30х2 | 16 | 10 | 22 | О20.0х2.0 | 56.4 | 3 | 24.1 | 36 |
| 20441-30-12Т | М30х2 | 20 | 12 | 22 | О20.0х2.0 | 63.2 | 3 | 25.6 | 36 |
| 20441-36-12Т | М36х2 | 20 | 12 | 28 | О26.0x2.0 | 61.5 | 3.7 | 25.6 | 41 |
| 20441-36-14Т | М36х2 | 22 | 14 | 28 | О26.0x2.0 | 67.9 | 3.7 | 31.6 | 41 |
| 20441-36-16Т | М36х2 | 25 | 16 | 28 | О26.0x2.0 | 77.6 | 3.7 | 32 | 41 |
| 20441-45-20Т | М45х2 | 32 | 20 | 35 | О32.0х2,5 | 88.7 | 3.5 | 38 | 50 |
| 20441-52-20Т | М52х2 | 32 | 20 | 42 | О38.0x2,5 | 90.3 | 4.5 | 38 | 60 |
| 20441-52-24Т | М52х2 | 40 | 24 | 42 | О38.0x2,5 | 114.5 | 4.5 | 43.7 | 60 |
20441-45°, метрическая внутренняя резьба, 24°, конус L.T.Введение
20441-45°, метрическая внутренняя резьба, конус 24° L.T. Фитинг представляет собой прецизионный компонент, предназначенный для удовлетворения требований метрических жидкостных систем, особенно тех, которые работают в условиях низких температур. Этот уникальный фитинг имеет коническое седло под углом 24° и оптимизирован для применения в условиях низких температур (L.T.), обеспечивая надежную работу даже в условиях замерзания.
Конусное седло 24° фитинга 20441-45° обеспечивает надежное и герметичное уплотнение с соответствующим охватываемым компонентом. Такая конструкция обеспечивает прочное соединение, способное выдерживать как суровые условия эксплуатации при низких температурах, так и требования жидкостных систем высокого давления.
Изготовленный из высококачественных материалов, метрический разъем 20441-45° с внутренним конусом 24° L.T. фитинг демонстрирует превосходную долговечность и устойчивость к деградации, связанной с холодом. Это делает его идеальным выбором для применения в холодильных складах, на открытом воздухе или в любых других условиях, где низкие температуры являются проблемой.
Помимо надежных уплотняющих свойств, фитинг 20441-45° также отличается простотой установки и демонтажа. Это упрощает процесс подключения и отсоединения линий подачи жидкости, сокращая время простоя и повышая эффективность работы.
В целом, метрическая внутренняя резьба 20441-45°, конус 24° L.T. Фитинг предлагает надежное и эффективное решение для метрических жидкостных систем, работающих в условиях низких температур. Его прецизионное проектирование, высококачественные материалы и оптимизированная конструкция для холодных условий делают его ценным дополнением к любой промышленной жидкостной системе, требующей надежных и герметичных соединений в сложных климатических условиях.
