Номер детали: 20191
Описание: 20191-90°МЕТРИЧЕСКАЯ ВНУТРЕННЯЯ МУЛЬТИСЕАЛ
Конвертируемый код:
Материал: углеродистая сталь 45 #
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна
Устойчивость к коррозии: 120 часов или дольше.
Степень: 90°

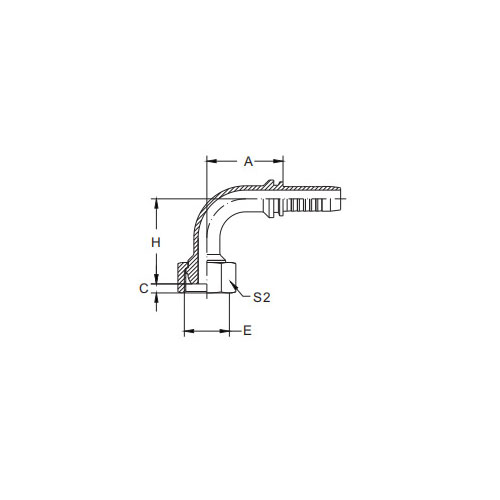

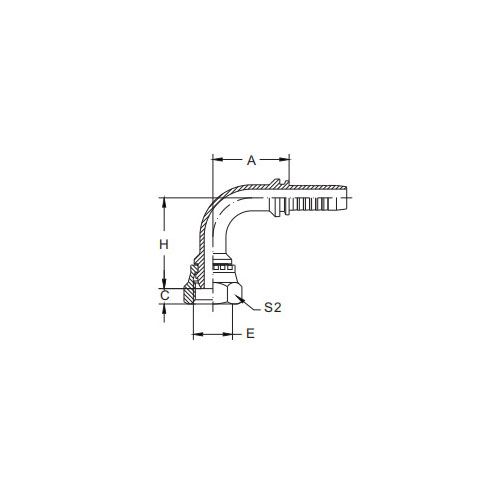

| ПАРТНО. | РЕЗЬБА | ШЛАНГ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | H | С2 | ||
| 20191-10-03 | М10х1 | 5 | 3 | 27 | 2.5 | 35.5 | 14 |
| 20191-12-04 | М12х1,5 | 6 | 4 | 30 | 4 | 37.5 | 17 |
| 20191-14-04Т | М14х1,5 | 6 | 4 | 30 | 4 | 38 | 17 |
| 20191-14-05 | М14х1,5 | 8 | 5 | 30 | 4 | 41 | 19 |
| 20191-16-04Т | М16х1,5 | 6 | 4 | 30 | 4 | 38.5 | 19 |
| 20191-16-05Т | М16х1,5 | 8 | 5 | 33 | 4 | 41.5 | 19 |
| 20191-16-06 | М16х1,5 | 10 | 6 | 35.3 | 4 | 43.8 | 22 |
| 20191-18-05Т | М18х1,5 | 8 | 5 | 33 | 4 | 43 | 22 |
| 20191-18-06Т | М18х1,5 | 10 | 6 | 35.3 | 4 | 45.3 | 22 |
| 20191-18-08 | М18х1,5 | 12 | 8 | 40.5 | 4 | 50.5 | 24 |
| 20191-20-06Т | М20х1,5 | 10 | 6 | 35.3 | 5.5 | 43.8 | 24 |
| 20191-20-08 | М20х1,5 | 12 | 8 | 39.5 | 5.5 | 52 | 27 |
| 20191-22-06Т | М22х1,5 | 10 | 6 | 35.3 | 5 | 44.3 | 27 |
| 20191-22-08Т | М22х1,5 | 12 | 8 | 41 | 5 | 53 | 27 |
| 20191-24-08Т | М24х1,5 | 12 | 8 | 41 | 5.5 | 51 | 30 |
| 20191-24-10 | М24х1,5 | 16 | 10 | 58 | 5.5 | 58.5 | 30 |
| 20191-27-10DT | М27х1,5 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-27-10Т | М27х2 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-30-12DT | М30х1,5 | 20 | 12 | 67.5 | 6 | 68.5 | 36 |
| 20191-30-12Т | М30х2 | 20 | 12 | 66.2 | 6 | 68.5 | 36 |
| 20191-36-12Т | М36х2 | 20 | 12 | 65.5 | 7 | 67 | 41 |
| 20191-36-14Т | М36х2 | 22 | 14 | 71.2 | 7 | 69 | 41 |
| 20191-39-16Т | М39х2 | 25 | 16 | 78 | 7 | 73.5 | 46 |
| 20191-45-20Т | М45х2 | 32 | 20 | 91.5 | 8.5 | 85 | 55 |
| 20191-52-24Т | М52х2 | 40 | 24 | 109.4 | 9 | 100 | 60 |
| 20191-64-32Т | М64х2 | 50 | 32 | 131 | 14 | 122.3 | 75 |
20191-90°Метрическая внутренняя резьба Multiseal Введение
Метрический фитинг Multiseal с внутренней резьбой 20191-90° — это высокопроизводительный фитинг, предназначенный для обеспечения надежного и герметичного соединения в метрических трубопроводных системах. Этот фитинг с несколькими уплотнениями обеспечивает улучшенные возможности уплотнения, обеспечивая надежную работу даже в сложных условиях или в условиях высокого давления.
Ключевой особенностью этого фитинга является его конструкция с метрической внутренней резьбой 90°, которая обеспечивает легкую установку и соединение с совместимыми компонентами с наружной резьбой. Резьба нарезана с высокой точностью, что обеспечивает плотную и надежную посадку, сводя к минимуму риск утечек или проскальзывания.
Многослойное уплотнение фитинга означает его способность обеспечивать несколько слоев уплотнения, обеспечивая надежное и долговечное уплотнение. Эта особенность достигается за счет использования специализированных уплотнительных материалов и элементов конструкции, которые вместе создают надежное уплотнение от жидкостей или газов, проходящих через соединение.
Метрическое внутреннее уплотнение Multiseal 20191-90° изготовлено из высококачественных материалов, которые обеспечивают превосходную коррозионную стойкость и долговечность. Это гарантирует, что фитинг выдержит суровые условия и сохранит свои герметичные характеристики с течением времени.
Независимо от того, используется ли уплотнение Multiseal с внутренней резьбой 20191-90° с внутренней резьбой в промышленных системах обработки жидкостей, в сантехнических системах или в любой другой системе метрических трубопроводов, это идеальный выбор. Прецизионная резьба, конструкция с несколькими уплотнениями и высококачественные материалы создают надежное и долговечное решение для ваших трубопроводов.
