Номер детали: 26718
Описание: 26718 СЪЕМНЫЙ ШЛАНГОВЫЙ ФИТИНГ JIC С ВНУТРЕННИМ КОНУСНЫМ УПЛОТНЕНИЕМ 74°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

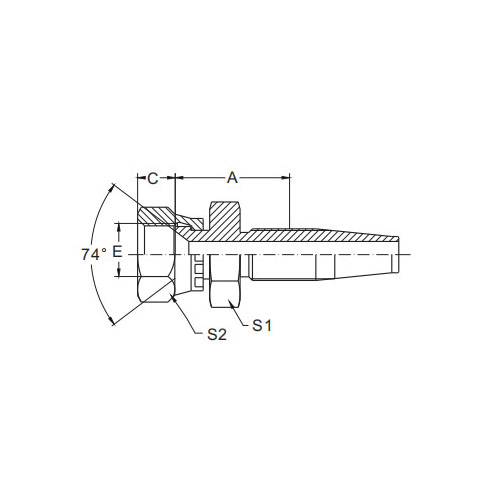

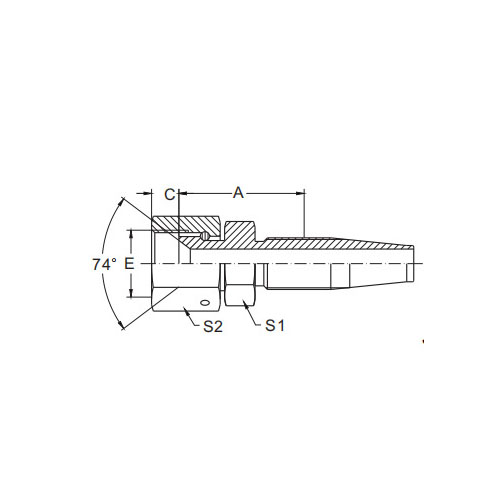

| НОМЕР ЧАСТИ. | РЕЗЬБА Е | ШЛАНГ ОТВЕРСТИЕ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | С1 | С2 | ||
| 26718Д-04-04 | 7/ 16x20 | 5 | 4 | 22 | 8 .7 | 14 | 14 |
| 26718Д-05-05 | 1/2x20 | 6 .3 | 5 | 25,4 | 9,5 | 14 | 16 |
| 26718Д-06-06 | 9/ 16х18 | 8 | 6 | 24,5 | 9,5 | 17 | 19 |
| 26718Д-08-08 | 3/4х16 | 11 | 8 | 31,5 | 10,7 | 22 | 22 |
| 26718Д- 10- 10 | 7/8x14 | 12,5 | 10 | 35 | 12,7 | 27 | 27 |
| 26718Д- 12- 12 | 1- 1/16x12 | 26 | 12 | 37 | 14 .3 | 32 | 32 |
| 26718Д- 16- 16 | 1-5/ 16x12 | 22 | 16 | 35,5 | 15 . 1 | 38 | 41 |
| 26718D-20-20W | 1-5/8x12 | 29 | 20 | 41,5 | 16,5 | 41 | 50 |
| 26718D-24-24W | 1-7/8x12 | 35 | 24 | 43 | 19,5 | 46 | 55 |
| 26718D-32-32W | 2- 1/2х12 | 46 | 32 | 45,5 | 23,5 | 65 | 75 |
26718 Съемный шланговый фитинг с конусным уплотнением 74° JIC, внутренняя резьба Введение
Съемный шланговый фитинг с конусным уплотнением 74° с внутренней резьбой 26718 JIC — это универсальный и надежный компонент, предназначенный для использования в широком спектре промышленных жидкостных систем. Этот фитинг имеет внутреннюю резьбу JIC (Объединенного отраслевого совета) с конусным уплотнением под углом 74°, что обеспечивает прочное и герметичное соединение, соответствующее отраслевым стандартам производительности и безопасности.
Конструкция конического уплотнения под углом 74° обеспечивает плотное и надежное соединение между фитингом и ответным охватывающим компонентом. Это уплотнение особенно эффективно в средах с высоким давлением и высокой температурой, где утечки и потери давления могут иметь серьезные последствия. Съемный характер фитинга позволяет легко устанавливать и снимать его, повышая общую эффективность жидкостной системы.
Изготовленный из высококачественных материалов, съемный шланговый фитинг с конусным уплотнением 74° JIC 26718 с внутренней резьбой рассчитан на тяжелые условия промышленного использования. Он демонстрирует превосходную долговечность и устойчивость к коррозии, обеспечивая длительный срок службы даже в сложных условиях.
Шланговый фитинг также совместим с различными типами и размерами шлангов, что обеспечивает гибкость и удобство при проектировании жидкостной системы. Независимо от того, работаете ли вы с резиновыми, ПВХ или другими типами шлангов, фитинг 26718 может стать надежным выбором для вашего применения.
Подводя итог, можно сказать, что съемный шланговый фитинг с конусным уплотнением 74° JIC с внутренней резьбой 26718 представляет собой прочный и надежный компонент, обеспечивающий превосходные характеристики уплотнения и простоту установки. Его стандартная конструкция и высококачественные материалы делают его ценным дополнением к любой промышленной жидкостной системе, требующей надежных и герметичных соединений.
