Номер детали: 26741
Описание: 26741 СИДЕНЬЕ С КОНУСОМ 45°JIC, ВНУТРЕННЯЯ 74°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: 45°

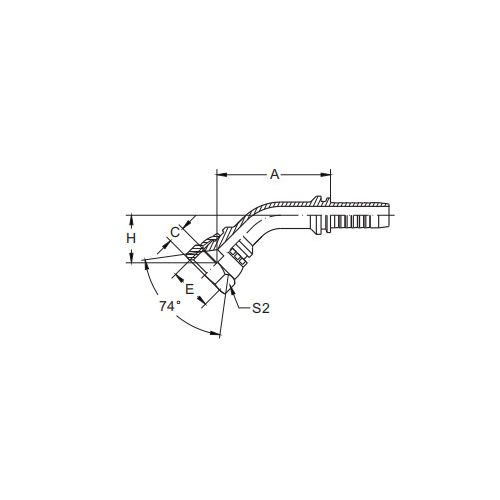

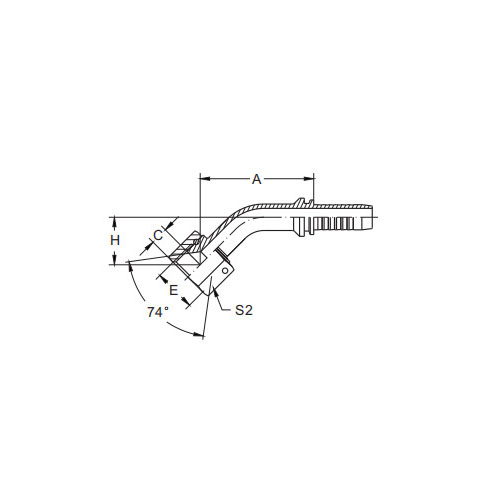

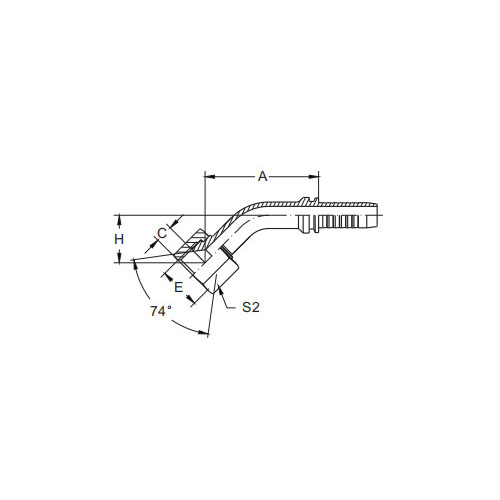

| НОМЕР ЧАСТИ. | РЕЗЬБА Е | ШЛАНГ ОТВЕРСТИЕ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | H | С2 | ||
| 26741-04-03 | 7/ 16x20 | 5 | 3 | 32,7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/ 16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35,6 | 9,5 | 13,5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37,7 | 9,5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37,7 | 9,5 | 14 .4 | 16 |
| 26741-06-04 | 9/ 16х18 | 6 | 4 | 35,6 | 9,5 | 13,5 | 19 |
| 26741-06-05 | 9/ 16х18 | 8 | 5 | 37,7 | 9,5 | 14 .4 | 19 |
| 26741-06-06 | 9/ 16х18 | 10 | 6 | 38,8 | 9,5 | 15,5 | 19 |
| 26741-08-06 | 3/4х16 | 10 | 6 | 40 .2 | 10,7 | 16 .2 | 22 |
| 26741-08-08 | 3/4х16 | 12 | 8 | 45,3 | 10,7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46,3 | 12,7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12,7 | 21,8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58,6 | 12,7 | 21,8 | 27 |
| 26741-12-08Т | 1- 1/16x12 | 12 | 8 | 50,4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1- 1/16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22,8 | 32 |
| 26741-12-12 | 1- 1/16x12 | 20 | 12 | 59,3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/ 16x12 | 20 | 12 | 60 . 1 | 14,7 | 24 .2 | 36 |
| 26741-16-12Т | 1-5/ 16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/ 16x12 | 25 | 16 | 73,5 | 15 . 1 | 28 | 38 |
| 26741-20-20Вт | 1-5/8x12 | 32 | 20 | 85,6 | 16,5 | 34,5 | 50 |
| 26741-24-20Вт | 1-7/8х12 | 32 | 20 | 86,6 | 19,5 | 35,9 | 55 |
| 26741-24-24Вт | 1-7/8х12 | 40 | 24 | 114,8 | 19,5 | 44 . 1 | 55 |
26741 Конусное седло 45° JIC с внутренней резьбой 74° Введение
Конусное седло 26741 45° JIC с внутренней резьбой 74° представляет собой высокопроизводительный фитинг для жидкости, предназначенный для удовлетворения требований широкого спектра промышленных применений. Этот прецизионный фитинг имеет уникальный угол 45°, обеспечивающий плавный и эффективный переход потока жидкости, сохраняя при этом надежное и герметичное уплотнение.
Рисунок резьбы JIC (Объединенного отраслевого совета) обеспечивает совместимость с различными стандартными компонентами, что упрощает интеграцию в существующие жидкостные системы. Конструкция внутренней резьбы обеспечивает надежное соединение с сопрягаемыми компонентами с наружной резьбой, создавая прочное и надежное соединение для жидкости.
Седло конуса 74° является важнейшим элементом фитинга 26741, поскольку оно обеспечивает надежное уплотнение с ответным охватываемым конусом. Это уплотнение выдерживает высокое давление и температуру, обеспечивая герметичное соединение, которое может надежно работать даже в самых сложных промышленных условиях.
Изготовленное из высококачественных материалов, конусное сиденье 26741 45° JIC с внутренней резьбой 74° рассчитано на длительный срок службы. Оно демонстрирует превосходную долговечность и устойчивость к коррозии, что делает его надежным выбором для длительного использования в промышленных жидкостных системах.
Независимо от того, работаете ли вы с гидравликой, пневматикой или другими жидкостными системами, коническое седло 26741 45° JIC с внутренней резьбой 74° станет отличным выбором для надежного и эффективного соединения. Точное проектирование, высококачественные материалы и уникальная конструкция под углом 45° делают его ценным дополнением к любой промышленной жидкостной системе, требующей прочного и герметичного соединения.
