Номер детали: 26711
Описание: 26711 JIC ВНУТРЕННЕЕ СИДЕНЬЕ С КОНУСОМ 74°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Прямая

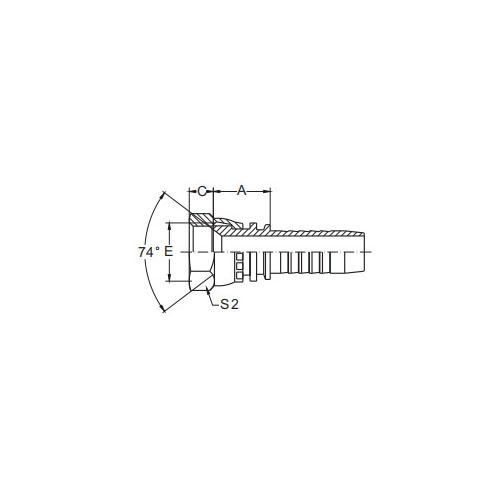

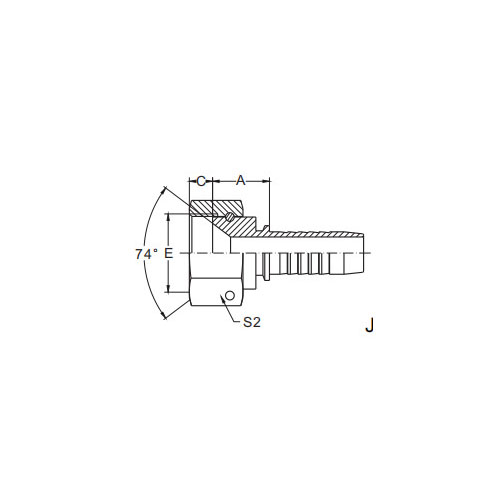

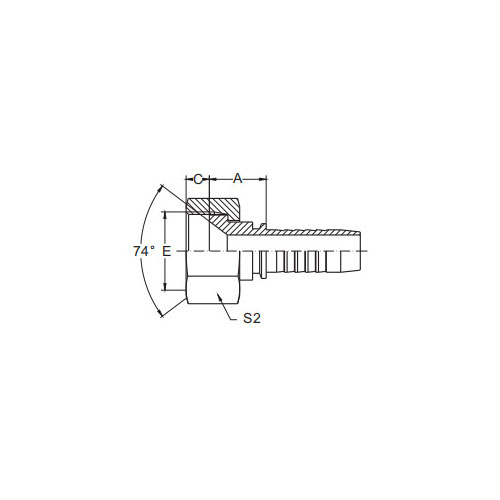

| НОМЕР ЧАСТИ. | РЕЗЬБА Е | ШЛАНГ ОТВЕРСТИЕ | РАЗМЕРЫ | |||
| DN | БРОСАТЬСЯ | A | C | С2 | ||
| 26711-04-03 | 7/ 16x20 | 5 | 3 | 14 | 8 .7 | 14 |
| 26711-04-04 | 7/ 16x20 | 6 | 4 | 15 | 8 .7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9,5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9,5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9,5 | 16 |
| 26711-06-04 | 9/ 16х18 | 6 | 4 | 17 | 9,5 | 19 |
| 26711-06-05 | 9/ 16х18 | 8 | 5 | 17 | 9,5 | 19 |
| 26711-06-06 | 9/ 16х18 | 10 | 6 | 17 | 9,5 | 19 |
| 26711-06-08 | 9/ 16х18 | 12 | 8 | 17,5 | 9,5 | 19 |
| 26711-08-06 | 3/4х16 | 10 | 6 | 18,5 | 10,7 | 22 |
| 26711-08-08 | 3/4х16 | 12 | 8 | 19 | 10,7 | 22 |
| 26711-08-10 | 3/4х16 | 16 | 10 | 19,5 | 10,7 | 22 |
| 26711-10-06Т | 7/8x14 | 10 | 6 | 19 | 13,6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12,7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12,7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12,7 | 27 |
| 26711-12-08Т | 1- 1/16x12 | 12 | 8 | 20 | 14 .3 | 32 |
| 26711-12-10 | 1- 1/16x12 | 16 | 10 | 21,5 | 14 .3 | 32 |
| 26711-12-12 | 1- 1/16x12 | 20 | 12 | 21,5 | 14 .3 | 32 |
| 26711-12-16 | 1- 1/16x12 | 25 | 16 | 23 | 14 .3 | 32 |
| 26711-14-12 | 1-3/ 16х12 | 20 | 12 | 22 .2 | 14,7 | 36 |
| 26711-16-12Т | 1-5/ 16x12 | 20 | 12 | 20 | 15 . 1 | 41 |
| 26711-16-16 | 1-5/ 16x12 | 25 | 16 | 25 | 15 . 1 | 38 |
| 26711-16-20 | 1-5/ 16x12 | 32 | 20 | 25 | 15 . 1 | 38 |
| 26711-20-16Т | 1-5/8x12 | 25 | 16 | 23 | 16,5 | 50 |
| 26711-20-20Вт | 1-5/8x12 | 32 | 20 | 28 | 16,5 | 50 |
| 26711-24-20Вт | 1-7/8x12 | 32 | 20 | 30 | 19,5 | 55 |
| 26711-24-24Вт | 1-7/8x12 | 40 | 24 | 30 | 19,5 | 55 |
| 26711-32-24Т | 2- 1/2х12 | 40 | 24 | 27 | 23,5 | 75 |
| 26711-32-32Т | 2- 1/2х12 | 50 | 32 | 27 | 23,5 | 75 |
26711 JIC Внутреннее конусное седло 74° Введение
Конусное седло 74° с внутренней резьбой JIC 26711 — это высокопроизводительный фитинг для жидкости, предназначенный для использования в широком спектре промышленных применений. Этот прецизионный компонент обеспечивает прочное и герметичное соединение, гарантируя надежную передачу жидкости в условиях переменного давления и температуры.
Рисунок резьбы фитинга 26711 JIC (Объединенного отраслевого совета) обеспечивает совместимость с широким спектром стандартных компонентов, облегчая плавную интеграцию в существующие системы подачи жидкости. Конструкция с внутренней резьбой надежно соединяется с охватываемыми компонентами, создавая прочное и стабильное соединение, способное выдержать требования промышленного использования.
Конусное седло под углом 74° является важнейшим элементом фитинга, обеспечивающим плотное и надежное уплотнение. Это конусное седло идеально подходит к сопрягаемому охватываемому конусу, обеспечивая герметичное соединение, позволяющее эффективно работать с жидкостями под высоким давлением.
Изготовленное из высококачественных материалов, конусное седло 26711 JIC с внутренней резьбой 74° демонстрирует превосходную долговечность и устойчивость к коррозии. Это обеспечивает надежную работу даже в суровых промышленных условиях, что делает его надежным выбором для длительного использования.
Независимо от того, работаете ли вы с гидравликой, пневматикой или другими типами жидкостных систем, коническое седло 26711 JIC с внутренней резьбой 74° является отличным выбором для надежного и герметичного соединения. Точное проектирование и высококачественные материалы делают его ценным дополнением к любой промышленной жидкостной системе, требующей безопасного и надежного соединения.
