Номер детали: КЗФ

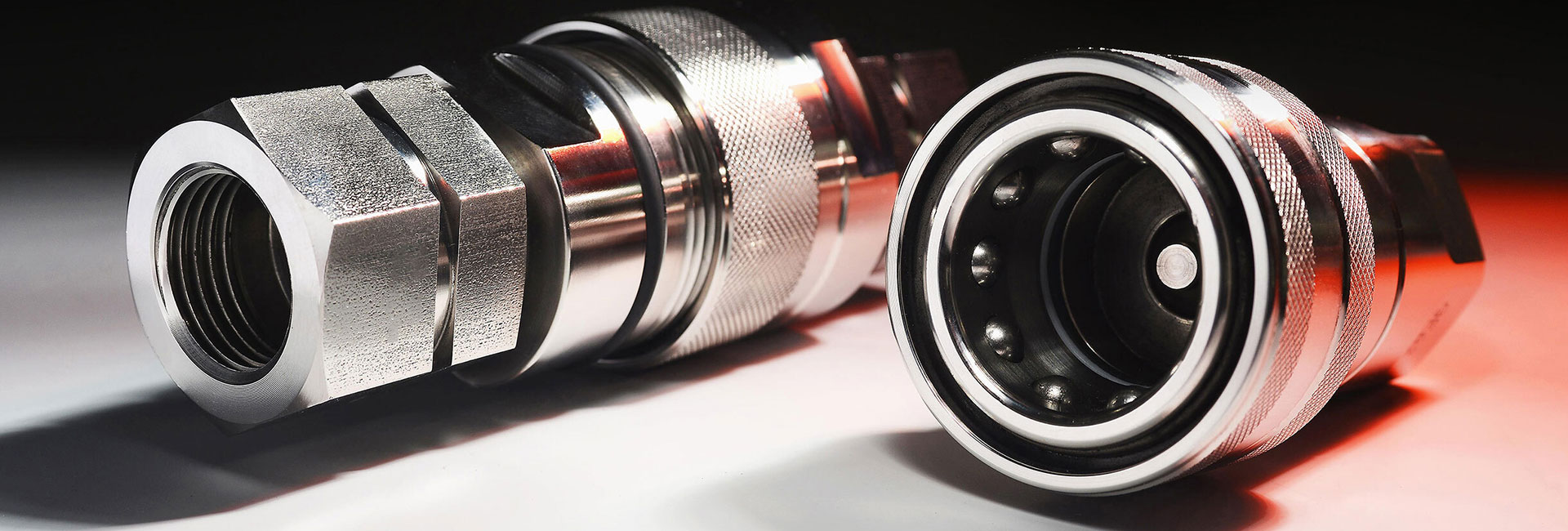

Описание: Гидравлическое быстроразъемное соединение закрытого типа KZF
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: Никелирование
Устойчивость к коррозии: 240 часов или дольше.
Степень: Прямая
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||
| Размер тела (дюймы) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Номинальное давление (МПа) | 14 | 14 | 14 | 10.5 | 10.5 | 7 | 7 | 7 | 7 |
| Номинальный расход (л/мин) | 3 | 12 | 25 | 45 | 105 | 185 | 295 | 378 | 750 |
| Диапазон температур (NBR) | -20℃~+80℃ | ||||||||
| Стандартный материал уплотнения — НИТРИЛ. | |||||||||
| НОМЕР ЧАСТИ | ИСО | Нить | L | Л1 | Л2 | Д1 | Д2 | Ч | Глава 2 |
| КЗФ-Г01 | 5 | Рк1/8 | 58 | 48 | 29 | 24 | 10.9 | 14 | 14 |
| КЗФ-Г02 | 6.3 | Рк1/4 | 72 | 58 | 36 | 28 | 14.2 | 19 | 17 |
| КЗФ-Г03 | 10 | Пк3/8 | 80.5 | 65 | 40 | 34.5 | 19.1 | 22 | 22 |
| КЗФ-Г04 | 12.5 | Рк1/2 | 38.5 | 72 | 44 | 44.5 | 23.5 | 29 | 27 |
| КЗФ-Г06 | 20 | Пк3/4 | 104 | 88 | 52 | 54 | 31.4 | 36 | 36 |
| КЗФ-Г08 | 25 | Rc1 | 123 | 102 | 62 | 64 | 37.8 | 41 | 41 |
| КЗФ-Г10 | 32.5 | Рк1-1/4 | 140 | 115 | 70 | 77 | 54 | 54 | |
| КЗФ-Г12 | 40 | Рк1-1/2 | 150 | 124 | 75 | 88 | 63 | 63 | |
| КЗФ-Г16 | 50 | Rc2 | 160 | 132 | 80 | 108 | 77 | 77 |
Эта муфта имеет конструкцию закрытого типа, которая обеспечивает превосходные характеристики уплотнения, предотвращая утечку и разлив жидкости во время работы.
Муфта KZF, изготовленная из прочных и устойчивых к коррозии материалов, обеспечивает долговременную надежность и стабильность даже в суровых и тяжелых рабочих условиях. Механизм быстрого соединения и быстрого отсоединения позволяет быстро и легко присоединять и отсоединять гидравлические линии, значительно сокращая время простоя и повышая эффективность работы.
Закрытая конструкция муфты KZF также обеспечивает дополнительные функции безопасности, защищая операторов от потенциальных опасностей, связанных с открытыми жидкостными линиями. Компактный размер и легкая конструкция муфты позволяют легко использовать ее и интегрировать в различные гидравлические системы.
Более того, муфта KZF спроектирована с учетом простоты и удобства обслуживания. Для установки и обслуживания требуется минимальное количество инструментов и оборудования, что снижает затраты на техническое обслуживание и время простоя.
Подводя итог, можно сказать, что гидравлическая быстроразъемная муфта закрытого типа KZF является идеальным выбором для гидравлических систем, которым требуется эффективная, безопасная и надежная передача жидкости. Его конструкция закрытого типа, долговечность и функции быстрого подключения/отключения делают его лучшим выбором для широкого спектра промышленных и механических применений.
