Номер детали: AJ
Описание: ТРОЙНИК JIC MALE С КОНУСОМ 74°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: Тройник с тремя путями

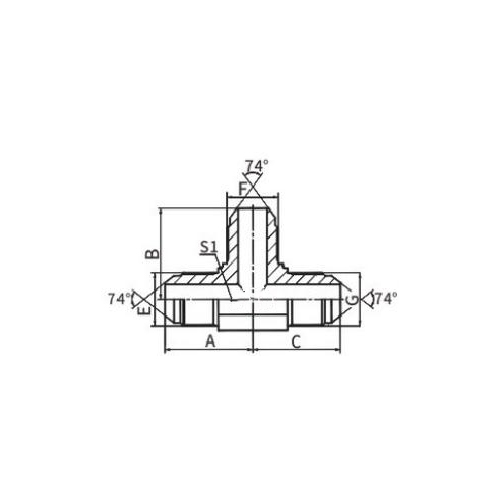

| НОМЕР ЧАСТИ. | НИТЬ | РАЗМЕРЫ | ||||||
| E | F | G | A | B | C | С1 | ||
| АЖ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2 дюйма х20 | 1/2 дюйма х20 | 1/2 дюйма х20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4 дюйма х 16 | 9/16"X18 | 3/4 дюйма х 16 | 32 | 30 | 32 | 19 | |
| АЖ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| АЖ-12 | 1,1/16 дюймов х 12 | 1,1/16 дюймов х 12 | 1,1/16 дюймов х 12 | 44.2 | 44.2 | 44.2 | 27 | |
| АЖ-16 | 1,5/16 дюймов X12 | 1,5/16 дюймов X12 | 1,5/16 дюймов X12 | 49 | 49 | 49 | 33 | |
| АЖ-16-12-16 | 1,5/16 дюймов X12 | 1,1/16 дюймов х 12 | 1,5/16 дюймов X12 | 49 | 48 | 49 | 33 | |
| АЖ-20 | 1,5/8 дюйма х 12 | 1,5/8 дюйма х 12 | 1,5/8 дюйма х 12 | 56.5 | 56.5 | 56.5 | 41 | |
| АЖ-24 | 1,7/8 дюйма х 12 | 1,7/8 дюйма х 12 | 1,7/8 дюйма х 12 | 63 | 63 | 63 | 48 | |
| АЖ-32 | 2,1/2 дюйма х 12 | 2,1/2 дюйма х 12 | 2,1/2 дюйма х 12 | 78 | 78 | 78 | 63 | |

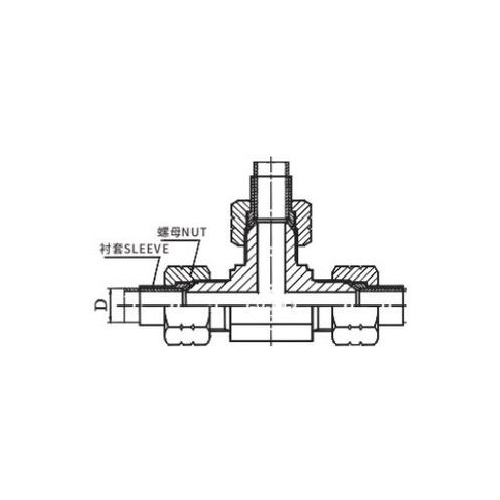

Примечание. Гайку и втулку следует заказывать отдельно. Гайка NB200 и втулка NB500 подходят для метрической трубки, гайка NB200 и втулка NB300 подходят для дюймовой трубки.
Тройник с конусом 74° с наружной резьбой JIC представляет собой гидравлический фитинг, который разветвляется в трех направлениях и оснащен вилкой JIC (Объединенного отраслевого совета) с конусным седлом под углом 74 градуса на каждом конце. Этот тройник позволяет распределять или комбинировать потоки жидкости в нескольких направлениях внутри гидравлической системы.
Конусные седла разъемов JIC под углом 74 градуса обеспечивают плотное и герметичное уплотнение при соединении с совместимыми фитингами с внутренней резьбой. Такая конструкция обеспечивает контактную поверхность металл-металл, что обеспечивает прочное и надежное соединение, способное выдерживать высокое давление без утечек.
Тройники с конусом JIC с наружной резьбой 74° обычно изготавливаются из прочных материалов, таких как углеродистая или нержавеющая сталь, чтобы обеспечить долговечность и производительность в требовательных гидравлических системах. Эти фитинги часто подвергаются цинкованию или другой защитной обработке для повышения коррозионной стойкости и продления срока службы.
Т-образная конфигурация этого фитинга делает его идеальным для использования в системах, где жидкость необходимо распределять по нескольким местам или комбинировать из разных источников. Позволяя жидкости течь в трех направлениях, тройник JIC с конусом с наружной резьбой 74° обеспечивает универсальность и эффективность при проектировании гидравлических систем.
Подводя итог, можно сказать, что тройник с конусом JIC с наружной резьбой 74° представляет собой прочный и герметичный фитинг, позволяющий распределять или комбинировать потоки жидкости в гидравлических системах. Его конструкция уплотнения металл-металл и прочная конструкция делают его надежным выбором для требовательных применений в гидравлической энергетике.
