Номер детали: 22691
Описание: 22691-90° BSP ВНУТРЕННЕЕ КОНУСНОЕ УПЛОТНЕНИЕ 60°
Конвертируемый код:
Материал: углеродистая сталь 45#
Обработка поверхности: цинк, покрытие Cr3+, прозрачная белизна.
Устойчивость к коррозии: 120 часов или дольше.
Степень: 90°

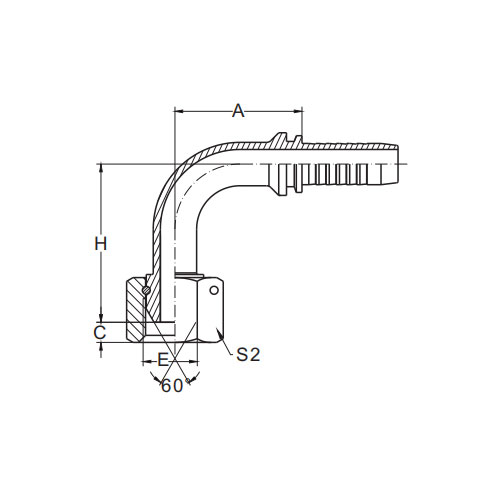

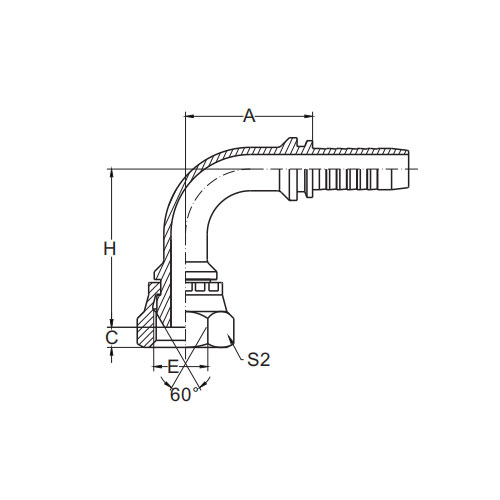

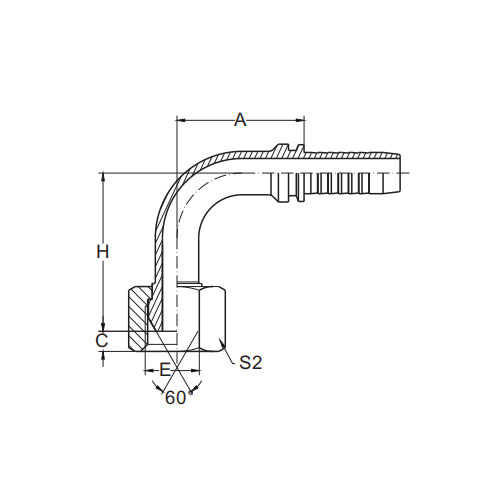

| НОМЕР ЧАСТИ. | РЕЗЬБА Е | ШЛАНГ ОТВЕРСТИЕ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | A | C | H | С2 | ||
| 22691-02-03 | Г1/8x28 | 5 | 3 | 26,5 | 4 .3 | 31,5 | 14 |
| 22691-02-04 | Г1/8x28 | 6 | 4 | 30 | 4 .3 | 34,5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26,5 | 4 ,5 | 33,5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 ,5 | 36,5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 ,5 | 39,5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 ,5 | 36,5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37,7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40,7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35,3 | 6 | 43 | 22 |
| 22691-08-06Т | G1/2x14 | 10 | 6 | 35,3 | 6 ,5 | 41,8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 ,5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41,5 | 6 ,5 | 51 | 27 |
| 22691-10-08 | Г5/8x14 | 12 | 8 | 41 | 9,7 | 51,5 | 30 |
| 22691-10-10 | Г5/8x14 | 16 | 10 | 56 | 9,7 | 56 | 30 |
| 22691-12-08Т | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48,6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56,6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64,9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12Т | G1x11 | 20 | 12 | 65,5 | 10,5 | 63,8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71,2 | 10,5 | 69,3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76,7 | 10,5 | 73,8 | 41 |
| 22691-20-16Т | G1- 1/4x11 | 25 | 16 | 76,7 | 10 . 1 | 72 | 50 |
| 22691-20-20Вт | G1- 1/4x11 | 32 | 20 | 91,5 | 10 . 1 | 84,3 | 50 |
| 22691-24-24Вт | G1- 1/2х11 | 40 | 24 | 109,4 | 12,5 | 103 | 55 |
| 22691-32-32Вт | G2x11 | 50 | 32 | 131,8 | 16 . 1 | 123,3 | 70 |
22691-90° BSP Внутреннее коническое уплотнение 60° Русский Введение
Конусное уплотнение 60° с внутренней резьбой BSP 22691-90° представляет собой прецизионный уплотнительный компонент, специально разработанный для систем труб британского стандарта (BSP). Этот инновационный фитинг имеет внутреннюю резьбу 90°, которая обеспечивает прямое и надежное соединение с соответствующим ответным элементом с наружной резьбой, обеспечивая прочное и надежное уплотнение.
Отличительной особенностью этого уплотнения является его конусная конструкция под углом 60°, которая обеспечивает превосходную площадь уплотняющей поверхности и обеспечивает герметичное соединение без утечек. Форма конуса обеспечивает равномерное сжатие уплотнительного материала, в результате чего получается прочное и долговечное уплотнение, способное выдерживать высокое давление и температуру.
Изготовленное из высококачественных материалов уплотнение с конусом внутренней резьбы 60° BSP 22691-90° рассчитано на длительный срок службы даже в самых сложных промышленных условиях. Его коррозионная стойкость и долговечность обеспечивают надежную работу в течение длительного срока службы.
Совместимость этого уплотнительного компонента с BSP означает, что его можно легко интегрировать в существующие системы BSP, устраняя необходимость в сложных модификациях или адаптерах. Это упрощает процесс установки и обеспечивает совместимость с широким спектром компонентов BSP.
Независимо от того, работаете ли вы с гидравликой, пневматикой или любой другой жидкостной системой, конусное уплотнение 22691-90° BSP с внутренней резьбой 60° станет отличным выбором для безопасного и надежного уплотнительного решения. Точное производство, высококачественные материалы и совместимость с BSP делают его надежным компонентом в промышленных жидкостных системах, обеспечивая плавную и эффективную перекачку жидкости с минимальным риском утечек.
